Servosysteme – Servomotoren und Servoantriebe

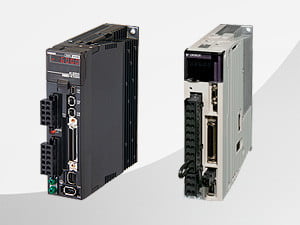

Servoantriebe

Servoantriebe

Omron bietet eine große Auswahl an Produkten im Leistungsbereich von 50W bis 55kW an. Der Accurax G5 verschafft Ihnen den entscheidenden Vorteil zur Entwicklung schnellerer, präzise arbeitender, kleinerer und sicherer Maschinen. Die SmartStep-Familie ist die Servo-Alternative zu Steppermotoren.

Übersicht: Servoantriebe

Typ Ansprechfrequenz Nennleistung 230V, 1phasig Nennleistung 400V, 3phasig Betriebsarten Schnittstellen Zulassungen PDF
Accurax G5 2,0 kHz 100W - 1500W 600W - 15kW Position, Drehzahl, Drehmoment EtherCAT, Analog/Impuls und MECHATROLINK-II ISO 13849-1:2008 (PL d), EN 954-1:1996 (Kat. 3)
Sigma 5 1,6 kHz 50W - 1500W 500W - 15kW Position, Drehzahl, Drehmoment Analog/Impuls, MECHATROLINK-II und EtherCAT mit Optionsbaugruppe EN 954-1:1996 (Kat. 3)
Serie G 1,0 kHz 100W - 1500W n/a Position, Drehzahl, Drehmoment Analog/Impuls und MECHATROLINK-II n/a
SmartStep 2 1,0 kHz 50W - 750W ---------- Position Impulsefolgesteuerung ---------
1S ---------- 100W - 1500W 600W - 3000W Position, Drehzahl, Drehmoment EtherCAT ISO13849-1 (PL-e/PL-d), EN61508 (SIL3/SIL2), EN62061 (SIL3/SIL2), IEC61800-5-2 (STO)

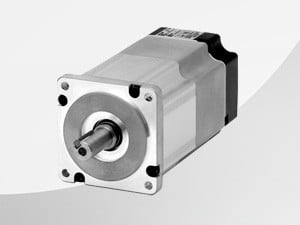

Rotatorische Servomotoren

Rotatorische Servomotoren

Diese Omron Servomotoren verfügen über ein segmentiertes Stator-Design, das eine verbesserte Wärmeabfuhr, eine drastische Reduzierung der Motorgröße und die weltweit höchste Qualität und Zuverlässigkeit gewährleistet. Die SmartStep-Motoren bieten wir im Leistungsbereich von 50W bis 800W an, die Sigma II-Motoren im Leistungsbereich von 0,5kW bis 55kW.

Übersicht: Rotatorische Servomotore

Typ Nenndrehzahl Höchstgeschwindigkeit Leistung Drehgeberauflösung Schutzgrad PDF
G-Serie (SmartStep 2) 3.000 rpm
2.000 rpm
1.000 rpm
4.500 bis 5.000 rpm
2.000 rpm
3.000 rpm
5.000 rpm
bis 1,5 kW 10.000 Schritte pro Umdrehung bis 17 Bit Inkremental (Absolut-Drehgeber optional) IP 65
Sigma 5 3.000 rpm
1.500 rpm
2.000 rpm
3.000 rpm
5.000 rpm
6.000 rpm
bis 15 kW 13 bis 20 Bit Inkremental (Absolut-Drehgeber optional) IP55, IP65, IP67
Accurax G5 3.000 rpm
2.000 rpm
1.500 rpm
1.000 rpm
2.000 bis 3.000 rpm
4.500 bis 6.000 rpm
2.000 rpm
3.000 rpm
5.000 rpm
bis 15 kW 20 Bit Inkremental (Absolut-Drehgeber optional) IP65, IP67
1S 3.000 rpm
2.000 rpm
1.000 rpm
5.000 bis 6000 rpm bis 3 kW 23 Bit (Absolut ohne Batterie) IP67

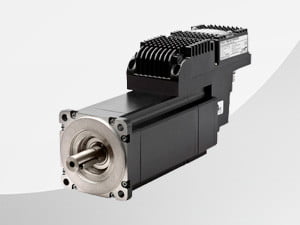

Servosysteme - integrierte Servomotoren

Servosysteme – integrierte Servomotoren

Diese Servosysteme integrieren Antrieb und Motor in einer Einheit und sind somit nicht nur platzsparender als herkömmliche Lösungen, sondern überzeugt auch durch vereinfachte Montage und kostensparende Verkabelung.

Übersicht: Integrierte Servomotoren

Typ Leistung Spitzendrehmoment Drehzahl Schutzgrad Datenblatt
Integrierte Servomotoren 2,55Nm bis 25Nm bis 300% bis 3000/min IP65
