Temperaturregler – PID und PT100 Sensoren

Basis-Temperaturregler

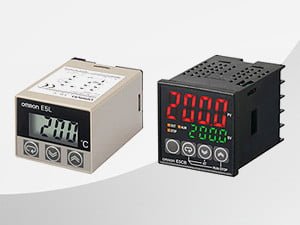

Basis-Temperaturregler

Erfordert Ihre Anwendung eine unkomplizierte diskrete Temperaturregelung und -überwachung, so empfiehlt sich der Einsatz der Temperaturregler E5L, E5C2, E5CSV oder E5CB. Diese bieten die für einen Temperaturregelkreis wesentlichen Grundfunktionen: Temperaturalarm oder einfache 2-Punkt- oder (E5CSV) PID-Regelung mit einem Regelkreis.

Übersicht: Basis-Temperaturregeler

TypRegelkreiseMontageRegelungsartAlarmanzahlAnzeigePDF
E5LEinzelregelkreisSchaltschrankon / off----------Sollwert-Einstellrad / einzeln, 3-stellig
E5C2EinzelregelkreisDIN-Schiene / Fronttafel2 Pkt. / PID----------Sollwertpoti
E5CBEinzelregelkreisFronttafel2 Pkt. / PID1Zweizeilig, 4-stellig
E5CSVEinzelregelkreisFronttafel2 Pkt. / PID1Einzeilig, 3,5-stellig

Digitale Temperatur und Prozessregler

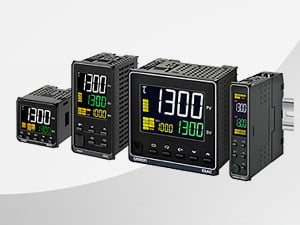

Digitale Temperatur- und Prozessregler

Für die Mehrheit der Steueranwendungen liegt die ideale Lösung meist in der Controller-Serie E5_C. Mit ihren Multifunktionseingängen ermöglichen diese Geräte eine zuverlässige Einzelkreisregelung. Für allgemeinere oder Prozessanwendungen bieten wir die Serie E5_C-T/E5_N_HT an. Die Lösung für High-End-Anwendungen finden Sie in den Controllern der Serie E5_R.

Übersicht: Temperatur- und Prozessregler

TypRegelkreiseEinbauBetriebAUX-AusgängeAnzeigeSchnittstellenProtokollePDF
E5_C1Hutschiene, Schraubklemmen, Push-in Plus Verdrahtungheizen & kühlen1, 2, 3, 4zweizeilig/dreizeilig 4-stelligSeriell RS485 und FeldbusCompoWay/F, Modbus RTU, PROFIBUS (PRT1-SCU11), PROFINET (EJ1N-HFU-ETN), Modbus TCP (EJ1N-HFU-ETN)
E5_C-T1Fronttafelheizen & kühlen3, 4zweizeilig/dreizeilig 4-stelligSeriell RS485 und FeldbusCompoWay/F, Modbus RTU, PROFIBUS (PRT1-SCU11), PROFINET (EJ1N-HFU-ETN), Modbus TCP (EJ1N-HFU-ETN)
E5_N-H/-HT1Fronttafelheizen & kühlen2, 3doppelzeilig/Dreizeilig 5-stelligSeriell RS485 und FeldbusCompoWay/F, Modbus RTU, PROFIBUS (PRT1-SCU11)
E5_R/-T1, 2, 4Fronttafelheizen & kühlen4Dreizeilig, 5-stelligSeriell RS485 und FeldbusCompoWay/F, Modbus RTU, DeviceNet (only "R" type), PROFIBUS (PRT1-SCU11)
E5GC1Fronttafelheizen & kühlen2zwei, 4-stelligSeriell RS485CompoWay/F, Modbus
E5DC1Hutschieneheizen & kühlen2zweizeilig 4-stelligSeriell RS485CompoWay/F, Modbus
E5_D1Fronttafelheizen & kühlen2zweizeilig/dreizeilig 4-stelligSeriell RS485CompoWay/F, Modbus

Temperaturregler mit erweiterten Funktionen

Temperaturregler mit erweiterten Funktionen

Für anspruchsvolle Anwendungen, die aufgabenspezifische Regler mit oder ohne Vernetzungsmöglichkeit benötigen, empfehlen sich die Regler mit erweitertem Funktionsumfang und einem oder mehreren Regelkreisen. Da auch Zeit- und Ablaufsteuerungen oftmals eine Prozesssteuerung beinhalten, wird häufig die Integration des analogen Regelkreises in die SPS gewünscht. Um diese Anforderung zu erfüllen, wurde das Wissen um diskrete analoge Regelungslösungen und SPS-Steuerungen kombiniert und eine Palette integrierter Lösungen entwickelt.

Übersicht: Temperaturregler mit erweitertem Funktionsumfang

TypRegelkreiseMontageRegelartAlarmanzahlAnzeigeKommunikationProtokollePDF
E5ZNMehrkreisHutschiene2 PID heizen & kühlen2LEDsSeriell RS485 und FeldbusCompowayF. Devicenet. Profibus
CelciuXMehrkanal-ReglerHutschieneheizen & kühlen0, 2, 4n/aSeriell und FeldbusCompowayF. ModbusRTU. PROFIBUS. PROFINET. ModbusTCP
EJ1N-HFU-ETN-------
PRT1-SCU11-------

Temperatursensoren

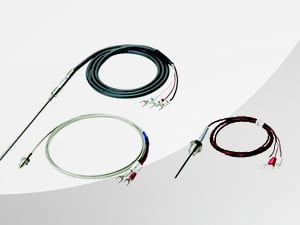

Temperatursensoren

Temperatursensoren sind ideale Partner der Temperaturregler und ermöglichen eine optimale Regelleistung. Die Produktpalette umfasst PT100-Elemente und Thermoelemente sowohl für Standardanwendungen als auch für anspruchsvolle Anwendungen. Bei dieser Produktreihe haben Sie die Wahl aus verschiedenen Temperaturbereichen, Gehäusetypen und -längen sowie unterschiedlichen Anschlussoptionen.

Übersicht: Temperatursensoren

TypAusführungTemperaturbereichPDF
E52-ELSehr kostengünstige PT100- und Thermoelemente für Basisanwendungen0 bis 400°C
E52-Egroße Auswahl an hochleistungsfähigen PT100-und Thermoelementen-80 bis 1150°C
E52-ES,-E_E,-E_SPT100- und Thermoelemente mit einer für die jeweilige Anwendung optimierten Leistung-80 bis 1150°C
ES1CInfrarot-Thermosensor0 bis 400°C
ES1BInfrarot-Thermosensor10 bis 260°C

POHL electronic – Temperaturregler, PID und PT100 Sensoren

Auf Basis unserer tiefgreifenden Produktkenntnisse sind wir Ihr kompetenter Projektpartner bei der Auswahl des richtigen Temperaturreglers. Die Konzentration auf ausgewählte und führende Hersteller wie OMRON sind Garant für qualitativ hochwertige Produkte und gutes Preis-/Leistungsverhältnis. Unser breites Produktspektrum umfasst Temperaturregler mit digitalen Anzeigen, Temperaturalarm, 2-Punkt oder PID Regelung und mit bis zu 4 Regelkreisen. Einfache Montage im Schaltschrank auf DIN-Schiene/Hutschiene oder Fronttafel. Bei uns können Sie Temperaturregler kaufen und sich über die Montage, passende PT100 Temperatursensoren und die allgemeinen Funktionen informieren. Unsere Produktspezialisten unterstützen Sie bei der Integration und Inbetriebnahme.
