Zeitrelais – Taktgeber

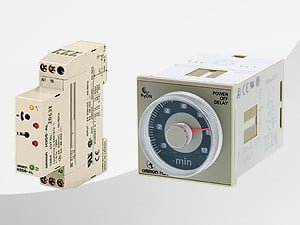

Analoge Halbleiter-Zeitrelais

Analoge Halbleiter-Zeitrelais

Dieses Programm umfasst Zeitrelais im 17,5 mm (H3DS) und 22,5 mm (H3DK) breiten Gehäuse sowie ein steckbares oder schalttafelmontierbares Modell (H3CR) mit Frontabmessungen im DIN-Format (48 mm x 48 mm). Für Anwendungen mit extrem beengten Platzverhältnissen bietet Omron die beiden äußerst kompakten Serien H3RN und H3YN an.

Übersicht: Analoge Halbleiter-Zeitrelais

TypMontageGrößeBetriebsmodusZeitbereichPDF
H3DSHutschiene17,5mmEinschaltverzögerung, Einschaltverzögerung (fest), Flacker-AUS-Start, Flacker-EIN-Start, Signal EIN-/AUS-Verzögerung, Interval (Signal oder Leistungsstart), Star-Delta, One-Shot-Ausgang (Einschaltverzögerung)0,1s bis 120h
H3DKHutschiene22,5mmEinschaltverzögerung, Einschaltverzögerung (fest), Flacker-AUS-Start, Flacker-EIN-Start, Signal EIN-/AUS-Verzögerung, Signal AUS-Verzögerung, Interval (Signal oder Leistungsstart), One-Shot-Ausgang (Einschaltverzögerung)0,1s bis 1,200h
H3YNSockel, Hutschiene21,5mmEinschaltverzögerung, Flacker-AUS-Start, Flacker-EIN-Start, Interval (Signal oder Leistungsstart)0,1s bis 10h
H3RNSockel, Hutschiene12,8mmEinschaltverzögerung, Flacker-AUS-Start, Flacker-EIN-Start, Interval (Signal oder Leistungsstart)0,1s bis 10min
oder 0,1min bis 10h
H3CRSockel, Fronttafeleinbau1/16 DIN 48x48mmEinschaltverzögerung, Flacker-AUS-Start, Flacker-EIN-Start, Signal EIN-/AUS-Verzögerung, Signal AUS-Verzögerung, Interval (Signal oder Leistungsstart), Star-Delta One-Shot-Ausgang (Einschaltverzögerung)0,05s bis 300h
H3DTHutschiene, Push-in Plus Verdrahtung17,5mmEinschaltverzögerung, Flacker-AUS-Start, Flacker-EIN-Start, Signal EIN-/AUS-Verzögerung, Interval (Signal oder Leistungsstart), Star-Delta, Kumuliert, One-Shot-Ausgang (Signal oder Leistungs-EIN-Start), Sofortiger Betrieb (Zurücksetzen nach Zeitbegrenzung), Zeitbegrenzungsbetrieb (selbstzurücksetzend)0,1s bis 120s,
0,1s bis 1,200h,
1s bis 120s

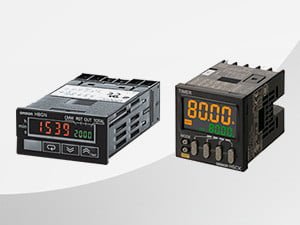

Digitale Zeitrelais

Digitale Zeitrelais

Digitale Zeitrelais eignen sich insbesondere dann, wenn es auf genaue Einstellungen und Regelung ankommt. Mit dem H8GN bietet Omron das kleinste (48 mm x 24 mm) digitale Multifunktionszeitrelais der Welt an. Zudem finden Sie in unserem Angebot das fortschrittliche H5CX mit zweifarbiger Anzeige im DIN-Format 48 mm x 48 mm.

Übersicht: Digitale Zeitrelais

TypMontageGrößeAusführungZeitbereichPDF
H5CXFronttafeleinbau, steckbar1/16 DIN, 48x48mm (BxH)Multifunktional0,001s bis 9999h einstellbar
H3FALeiterplattenmontage36,9 x 17,7 x 19,5mm (BxTxH)zeitgesteuertes oder sofortiges Schalten, Rücksetzung1s bis 60min einstellbar
H5SFronttafeleinbau, steckbarDIN, 72×72mm (BxH)Zeitschaltuhr, Wochen- und Jahresschaltung1min bis 1 Jahr
H5FFronttafeleinbau, steckbar, DIN-Schine48x48, 50x92, 50x101,2 (BxH)Zeitschaltuhr, Tagesschaltung1s bis 60min einstellbar

Motor-Zeitrelais

Motor-Zeitrelais

Die Produktpalette der Motor-Zeitrelais von Omron gruppiert sich um das analoge Mechatronik-Zeitrelais H3AM, das über ein leicht ablesbares, großes Einstellrad mit mitlaufenden Zeigern verfügt.

Übersicht: Motor-Zeitrelais

TypMontageGrößeAusführungZeitbereichTeilzeitbereicheBetriebsartenPDF
H3AMFronttafeleinbau1/4 DINMotor-Zeitrelais0,2s bis 60h152

Zeitrelais & Taktgeber – für genaue Einstellungen und Regelung

Auf Basis unserer tiefgreifenden Produktkenntnisse sind wir Ihr kompetenter Projektpartner bei der Auswahl der richtigen Zeitrelais. Die Konzentration auf ausgewählte und führende Hersteller wie OMRON sind Garant für qualitativ hochwertige Produkte und gutes Preis-/Leistungsverhältnis. Unser breites Produktspektrum umfasst analoge, digitale und Motor-Zeitrelais und Taktgeber (abfallverzögert, anzugverzögert, einschaltverzögert) für Sockel-Montage, Hutschiene oder Fronttafel-Einbau mit Betriebsspannungen von 12V, 24V, 48V DC und 100V bis 230V/240V AC. Bei uns können Sie das passende Zeitrelais für Ihre Anwendung kaufen und sich über die Montage und allgemeinen Funktionen informieren. Unsere Produktspezialisten unterstützen Sie bei der Integration und Inbetriebnahme.
