Drehgeber – Inkremental und Absolutwert

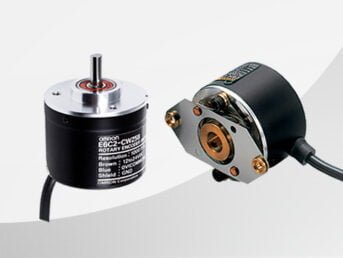

Inkrementale Drehgeber

Inkrementale Drehgeber

Inkrementalgeber für relative Positionierungen. Modelle mit hoher Auflösung (2000 Impulse pro Umdrehung) bieten eine deutliche Verbesserung der Messgenauigkeit. Schutzschaltungen gegen Lastkurzschluss und verpolte Anschlüsse garantieren hohe Betriebszuverlässigkeit.

Übersicht: Inkrementale Drehgeber

Produkt Typ Impulse, Umdrehung Durchmesser max. Kraft N max. Drehzahl Schutzgrad PDF
E6A2-C Welle mit kleinem Durchmesser 10 - 500 25mm radial 10,
axial 5
5000 IP50
E6B2-C Standardwelle 10 - 2000 40mm radial 30,
axial 20
6000 IP50
E6C2-C+E6C3-C verbesserte Wasserbeständigkeit 10 - 2000 / 100 - 3600 50mm radial 50/80,
axial 30/50
6000, 5000 IP64/IP65
E6F-C robuste Ausführung 100 - 1000 60mm radial 120,
axial 50
5000 IP65
E6H-C Hohlwelle, kurze Bauform 300 - 3600 40mm radial 29,4,
axial 4,9
10000 IP50

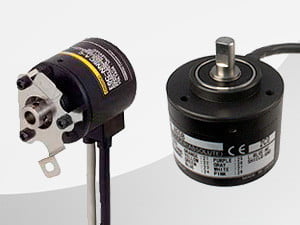

Absolute Drehgeber

Absolute Drehgeber

Absolutwertgeber für absolute Positionierungen. Modelle mit widerstandsfähiger Konstruktion mit Hochpräzisions-Zeiterfassung für automatischen Maschinenbetrieb.

Übersicht: Absolutwertgeber

Produkt Typ Impulse, Umdrehung Durchmesser max. Kraft N max. Drehzahl Schutzgrad PDF
E6C-N 360° Rotation, ohne Anschlag 500 50mm radial 29,4,
axial 19,6
1500 IP50
E6C3-A verbesserte Wasserbeständigkeit 6 bis 1024 50mm radial 80,
axial 50
5000 IP65
E6F-A robuste Ausführung 256 bis 1024 60mm radial 120,
axial 50
5000 IP65

Drehgeber – inkremental und absolut

Auf Basis unserer tiefgreifenden Produktkenntnisse sind wir Ihr kompetenter Projektpartner bei der Auswahl der richtigen Drehgeber. Die Konzentration auf ausgewählte und führende Hersteller wie OMRON sind Garant für qualitativ hochwertige Produkte und gutes Preis-/Leistungsverhältnis. Unser breites Produktspektrum umfasst Absolutwertgeber und Inkrementalgeber mit Vollwelle oder Hohlwelle, mit 360° Rotation / Multiturn, wasserbeständig und robust. Bei uns können Sie die passenden inkrementalen oder absoluten Drehgeber kaufen und sich über die allgemeinen Funktionen informieren. Unsere Produktspezialisten unterstützen Sie bei der Integration und Inbetriebnahme.
