optris-Infrarotkamera-PI640i Mikroskopoptik
» Analyse kleiner Komponenten mit einer Auflösung bis zu 28 µm
» Gleichzeitige elektrische Prüfung und thermische Analyse
» Mit einer Temperaturauflösung (NETD) von 80 mK

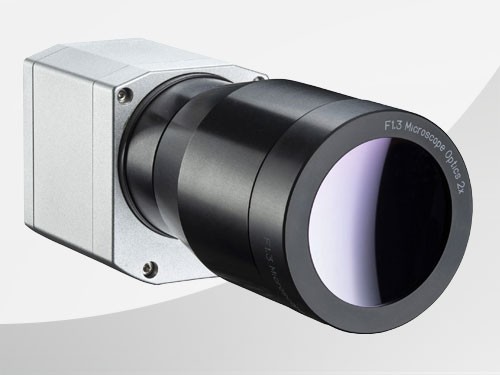

Die neu entwickelte Mikroskopoptik für die Infrarotkamera optris PI 640i ermöglicht die genaue und zuverlässige Temperaturmessung an Leiterplatten. Dabei können sowohl die gesamte Leiterplatte als auch detaillierte Makroaufnahmen mit einer Auflösung von 28 µm fokussiert werden. Der Messabstand zwischen Kamera und Objekt ist zwischen 80 und 100 mm variierbar.

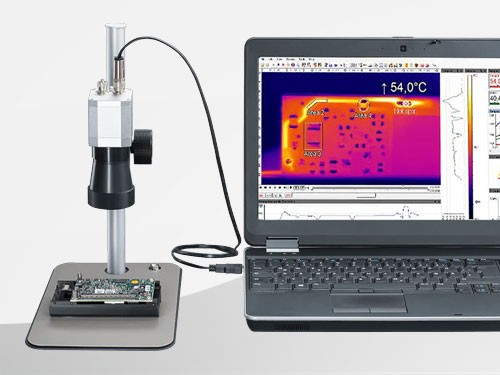

Die im Lieferumfang enthaltende hochwertige Tischhalterung erlaubt eine einfache, dabei stets präzise Fein-Justierung der Kamera.
Datenblatt:
Vorteile
» Austauschbare, fokussierbare Optik für flexiblen Einsatz
» Analysieren von kleinen Komponenten mit einer Auflösung bis zu 28 µm
» Gleichzeitige elektrische Prüfung und thermische Analyse möglich durch optimalen Arbeitsabstand
» Framerate bis zu 125 Hz liefert Inspektion schneller Prozesse (z.B. gepulste Laserdioden)
» Radiometrische Aufnahme von Videos und Bildern mit einer Messgenauigkeit von +/- 2°C
» Lizenzfreie Analysesoftware und komplettes SDK inklusive
Technische Details des optris PI Mikroskop Zubehörkits
Lieferumfang:
Infrarot-Kamera optris PI 640i
Mikroskopoptik (MO44)
Mikroskop-Ständer
Standard USB-Kabel (1 m)
Standard Prozess Interface
Handbuch optris PI Kamera
Robuster Hartschalenkoffer
Softwarepaket optris PIX Connect auf USB-Stick
Technische Spezifikationen optris PI Mikroskopoptik
Kleinster Messfleck: PI 640i: 28 µm
Mikroskopoptik (FOV):
PI 640 12° x 9° (F=1,1) / f= 44 mm
Fokuseinstellung: 80 – 100 mm
Temperaturbereich (skalierbar):
–20 … 100 °C, 0 … 250 °C, 150 … 900 °C
PI 640i FPA,
640 x 480 Pixel @ 32 Hz
640 x 120 Pixel @ 125 Hz
Spektralbereich 8 – 14 µm
Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C) : ±2 °C oder ±2 %, es gilt der größere Wert
Temperaturkoeffizient: ± 0,05 %/K 2)
Temperaturauflösung (NETD)
PI 640i: 80 mK
PC Schnittstelle: USB 2.0
Standard-Prozess-Interface (PIF)
0–10 V Eingang, digitaler Eingang (max. 24 V), 0–10 V Ausgang
Industrie-Prozess-Interface (IPF)
2x 0–10 V Eingang, digitaler Einang (max. 24 V),
3x 0–10 V Ausgang, 3x Relais (0–30 V / 400 mA), Fail-Safe-Relais
Kabellänge (USB): 1 m (Standard), 3 m, 5 m, 10 m, 20 m
Umgebungstemperatur:
PI 640i: 0 … 50 °C
Lagertemperatur: –40 … 70 °C
Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensierend
Gehäuse1) (Größe / Schutzklasse): 46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)
Gewicht: 370 g, inkl. Optik
Schock : IEC 60068-2-27 (25 G und 50 G)
Vibration :
IEC 60068-2-6 (sinusförmig)
IEC 60068-2-64 (Breitbandrauschen)
Stativaufnahme 1/4 – 20 UNC
Spannungsversorung via USB
Emissionsgrad 0,100…1,100
Software optris PIX Connect / Windows und Linux SDKs
1)Für weitere Details siehe Handbuch
2)Für TUmg 10…50 °C und TObj = 500 °C; sonst: ± 0,1 K/K oder 0,1%/K (der jeweils größere Wert gilt)
