optris-Infrarotkamera-Xi 400 Mikroskopoptik


» Analyse kleinster Komponenten ab 240 µm
» Motorfokus vereinfacht die Handhabung
» Optische Auflösung: 382×288 Pixel
» Aufnahme radiometrischer Videos

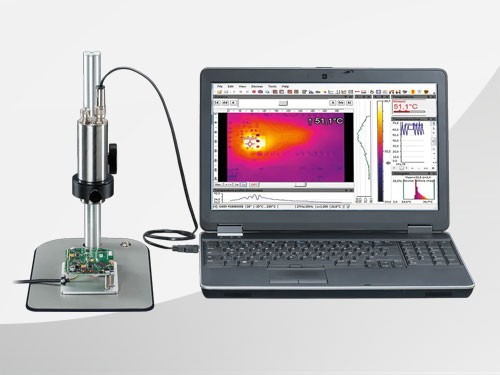

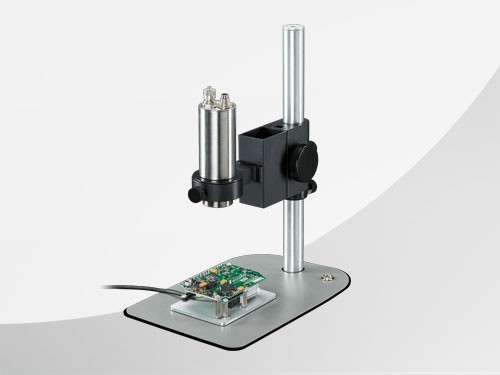

Die Mikroskopoptik für die Infrarotkamera optris Xi 400 ermöglicht eine verlässliche Temperaturmessung an winzigen Objekten ab 240 µm. In Kombination mit einem passenden Ständer ermöglicht dies eine professionelle Messung von Leiterplatten und Komponenten in der Elektronikindustrie. Der Messabstand zwischen Kamera und Objekt ist variabel zwischen 90 und 110 mm. Durch den eingebauten Motorfokus lässt sich die Kamera bequem in der mitgelieferten PIX Connect Software fokussieren.

Vorteile

» Industriekamera mit 382 x 288 Pixeln für exakte Temperaturmessungen von –20 °C bis 900 °C
» Robuster und kompakter Imager mit Motorfokus
» Hervorragende optische Auflösung mit einem Messfleck-Distanz-Verhältnis von bis zu 390:1
» 80 Hz Bildfrequenz für die Überwachung von schnellen thermischen Prozessen
» Umfangreiches ready-to-use Paket zum attraktiven Preis – inklusive vielseitiger Software mit Linescan-Funktion und Anschlusskabel

Technische Details optris Xi 400

Lieferumfang:
Xi 400 Kamera mit Mikroskopoptik
USB-Kabel (1 m)
Standard PIF-Kabel (1 m) inkl. Anschlussklemmleiste
Montagewinkel mit Mutter
Software-Paket optris® PIX Connect
Detektor: FPA, ungekühlt (17 µm Pitch)
Optische Auflösung: 382 x 288 Pixel
Spektralbereich: 8 – 14 µm
Temperaturebereiche:
–20 °C … 100 °C
0 °C … 250 °C
(20) 150 °C … 900 °C 1)

Bildfrequenz: 80 Hz / 27 H
Messabstand: 90 – 110 mm
Mikroskop-Optik:
18° x 14° (f = 20 mm)
Kleinster Messfleck (FOV): 81 µm @ 90 mm
Instantaneous Field of View (IFOV): 80 µm
MFOV: 240 µm @ 90 mm
Fokus: Manueller Motorfokus
Messfleck-Distanz-Verhältnis (D:S): 390:1
Thermische Empfindlichkeit (NETD): 80 mK @ 27 Hz
Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C): ±2 °C or ±2 %, es gilt der größere Wert
PC-Schnittstelle: USB 2.0 / optional USB zu GigE (PoE) Interface
Prozess-Interface (PIF):
Standard-PIF:
0–10 V Eingang, digitaler Eingang (max. 24 V), 0–10 V Ausgang
Industrie-PIF:
2 x 0–10 V Eingang, digitaler Eingang (max. 24 V), 3 x 0–10 V Ausgang,
3 x Relais (0–30 V / 400 mA), Fail-Safe Relais
Kabellänge (USB): 1 m (standard), 3 m, 5 m, 10 m, 20 m
Umgebungstemperatur (TAmb): 0 °C…50 °C
Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensiert
Gehäuse (Größe / Schutzklasse):
Ø 36 mm x 100 mm (M30x1 Gewinde) / IP 67 (NEMA 4)
Gewicht: 200 g
Schock 2): IEC 60068-2-27 (25 G und 50 G)
Vibration 2):
IEC 60068-2-6 (sinusförmig)
IEC 60068-2-64 (Breitbandrauschen)
Stativaufnahme: 1/4-20 UNC
Spannungsversorgung: USB

1) Die Genauigkeitsspezifikation gilt ab 150 °C
2) Für weitere Details siehe Handbuch
