optris-Infrarotkamera-Xi 400
» Hervorragende optische Auflösung von bis zu 390:1
» Robuster und kompakter Imager mit Motorfokus
» Inklusive vielseitiger Software mit Linescan-Funktion

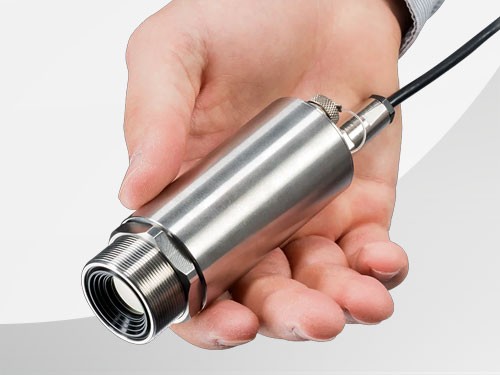

Die neu entwickelte optris Xi 400 ist ein robuster und kompakter Imager mit Motorfokus, der eine bequeme Scharfstellung aus der Ferne ermöglicht. Die optris Xi 400 misst zuverlässig Temperaturen zwischen -20 und 1500 °C und die hervorragende optische Auflösung ermöglicht ein Messfleck-Distanz-Verhältnis von bis zu 390:1.
Dank der kompakten Bauweise und einem attraktiven Preis, ist die Industriekamera perfekt für den OEM-Einsatz geeignet.
Datenblatt:
Vorteile
» Industriekamera mit 382 x 288 Pixeln für exakte Temperaturmessungen von –20 °C bis 900 °C
» Robuster und kompakter Imager mit Motorfokus
» Hervorragende optische Auflösung mit einem Messfleck-Distanz-Verhältnis von bis zu 390:1
» 80 Hz Bildfrequenz für die Überwachung von schnellen thermischen Prozessen
» Umfangreiches ready-to-use Paket zum attraktiven Preis – inklusive vielseitiger Software mit Linescan-Funktion und Anschlusskabel
Technische Details optris Xi 400
Lieferumfang:
Xi 400 Kamera

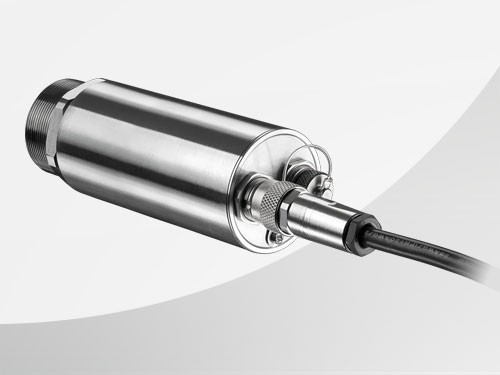

USB-Kabel (1 m)
Standard PIF-Kabel (1 m) inkl. Anschlussklemmleiste

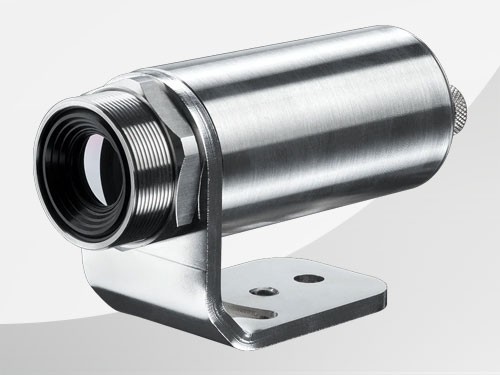

Montagewinkel mit Mutter
Software-Paket optris PIX Connect
Detektor: FPA, ungekühlt (17 µm Pitch)
Optische Auflösung: 382 x 288 Pixel
Spektralbereich: 8 – 14 µm
Temperaturebereiche:
–20 °C … 100 °C
0 °C … 250 °C
(20) 150 °C … 900 °C1)
200 °C … 1500 °C (option)
Bildfrequenz: 80 Hz / 27 Hz
Optiken (FOV):
18° x 14° (f = 20)
29° x 22° (f = 12,7)
53° x 38° (f = 7,7)
80° x 54° (f = 5,7)
Mikroskop-Optik:
18° x 14° (f = 20 mm); kleinster Messfleck: 90 µm
Fokus: Manueller Motorfokus
Messfleck-Distanz-Verhältnis (D:S): 390:1 (18°-Optik)
Thermische Empfindlichkeit (NETD): 80 mK
Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C): ±2 °C or ±2 %, es gilt der größere Wert
PC-Schnittstelle: USB 2.0 / optional USB zu GigE (PoE) Interface
Prozess-Interface (PIF):
Standard-PIF:
0–10 V Eingang, digitaler Eingang (max. 24 V), 0–10 V Ausgang
Industrielles Process Interface (PIF):
2x 0-10 V Eingang, digitaler Eingang (max. 24 V), 3x 0/4 – 20 mA Ausgänge,
3x Relais (0 – 30 V/ 400 mA), Fail-Safe-Relais
Kabellänge (USB): 1 m (standard), 3 m, 5 m, 10 m, 20 m
Umgebungstemperatur (TAmb): 0 °C…50 °C
Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensiert
Gehäuse (Größe / Schutzklasse):
Ø 36 mm x 100 mm (M30x1 Gewinde) / IP 67 (NEMA 4)
Gewicht: (ohne Montagewinkel) 216 – 220 g (abhängig von Objektiv)
Schock 2): IEC 60068-2-27 (25 G und 50 G)
Vibration 2):
IEC 60068-2-6 (sinusförmig)
IEC 60068-2-64 (Breitbandrauschen)
Stativaufnahme: 1/4-20 UNC
Spannungsversorgung: USB
1) Die Genauigkeitsspezifikation gilt ab 150 °C
2) Für weitere Details siehe Handbuch
