optris-Infrarotkamera-Xi 410
» Robuster und kompakter Imager mit Motorfokus
» Temperaturbereiche: -20 °C … 900 °C
» Inklusive Software mit exklusiven Analysefunktionen
» Autonomer Betrieb mit automatischer Spotsuche

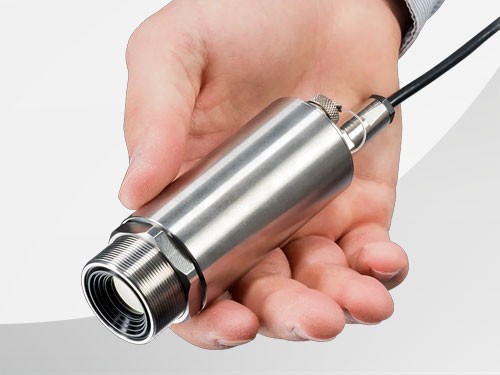

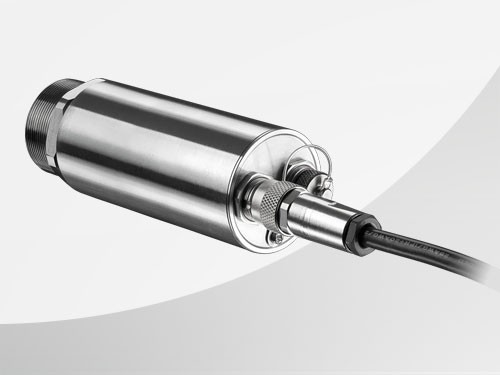

Die neue kompakte Infrarotkamera optris Xi 410 vereint die Vorteile von Infrarotkameras und Infrarotthermometern.
Die Xi 410 verfügt über eine Ethernet-Schnittstelle und kann bequem über PoE mit Strom versorgt werden. Selbst bei großen Entfernungen zum PC ermöglicht dies eine einfache Installation. Mit der integrierten Auto-Hotspot-Finder-Funktion können bewegte Objekte zuverlässig vermessen werden, ohne dass die Kamera nachjustiert werden muss. Bei einer Unterbrechung der Netzwerkverbindung oder einem Problem am angeschlossenen PC übernimmt die Kamera die Aufgabe völlig selbstständig. Die IR-Kamera sorgt zudem für eine gründliche und zuverlässige Alarmierung, wenn ein Problem erkannt wird. Diese Eigenschaften macht die Xi 410 optimal für alle sicherheitsrelevanten Anwendungen im Bereich des vorbeugenden Brandschutzes und der Zustandsüberwachung von Maschinen und Anlagen.
Die Xi 410 ist mit einem Motorfokus ausgestattet, der eine komfortable Fernfokussierung über das kostenlose Softwareprogramm PIX Connect ermöglicht. Die Auflösung der Kamera beträgt 384 x 240 Pixel bei einer Bildfrequenz von 25 Hz.
Datenblatt:
Vorteile
» Industriekamera mit 384 x 240 Pixeln für exakte Temperaturmessungen von –20 °C bis 900 °C
» • Robuster und kompakter Imager mit Motorfokus
» • Autonomer Betrieb mit automatischer Spotsuche und direktem Analog- oder Alarmausgang – ideal für Zustandsüberwachungen und OEM-Einsatz
» • Optionales anreihbares Industrie-Prozess-Interface mit bis zu 9 Analog- oder Alarmausgängen
» • Software mit umfangreichen Analysefunktionen und Webserver-Fernzugriff enthalten
Technische Details der optris Xi 410
Lieferumfang:
Xi 410 Kamera
USB-Kabel (1 m)
Ethernet PoE Kabel (1m)
Kabel für Aus-/Eingänge (1 m) mit Anschlussklemmleiste

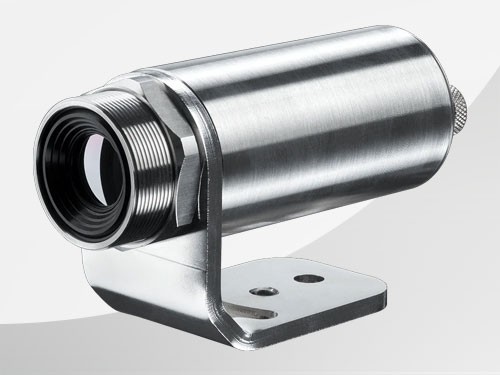

Montagewinkel mit Mutter
Software Paket optris PIX Connect
Detektor: FPA, ungekühlt (17 µm Pitch)
Optische Auflösung: 384 x 240 Pixel
Spektralbereich: 8 – 14 µm
Temperaturbereiche:
-20 °C…100 °C
0 °C…250 °C
(20) 150°C…900°C 1)
Bildfrequenz:
384 x 240 pixels @ 25 Hz
384 x 240 pixels @ 4 Hz
384 x 240 @ 1.5 Hz
Optiken (FOV):
18° x 12° (f = 20)
29° x 18° (f = 13)
53° x 31° (f = 8)
80° x 44° (f = 6)
Fokus: Manueller Motorfokus
Messfleck-Distanz-Verhältnis (D:S): 390:1 (18° Optik)
Thermische Empfindlichkeit (NETD): 80 mK
Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C): ±2°C oder ±2%, es gilt der größere Wert
PC-Schnittstellen: USB 2.0 / Fast Ethernet
Direkte Aus-/Eingänge:
1x Analogausgang (0/4-20 mA) / Eingang (analog oder digital); optisch isoliert
Industrie-Prozess-Interface (PIF):
3x Analogausgang (0/4–20 mA oder 0–10 V) oder Alarmausgang (Relais) / 3x Eingang (analog oder digital) / Fail-Safe (LED und Relais); auf bis zu 3 PIFs erweiterbar; optisch isoliert
Umgebungstempertur (TUmg): 0 °C…50 °C
Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensiert
Gehäuse (Größe / Schutzklasse):
Ø 36 mm x 100 mm (M30x1 Gewinde) / IP 67 (NEMA 4)
Gewicht: (ohne Montagewinkel) 216 – 220 g (abhängig von Objektiv)
Schock : IEC 60068-2-27 (25 G und 50 G)
Vibration :
IEC 60068-2-6 (sinusförmig)
IEC 60068-2-64 (Breitbandrauschen)
Kabellänge:
USB: 1 m (Standard), 3m, 5 m
Ethernet: 1 m (Standard), 5 m, 10 m, 20 m (bis zu 100 m)
Stativaufnahme: 1/4-20 UNC
Spannungsversorgung: USB / PoE / 5-30 VDC
1) Die Genauigkeit gilt ab 150 °C
2) Für weitere Details siehe Handbuch
