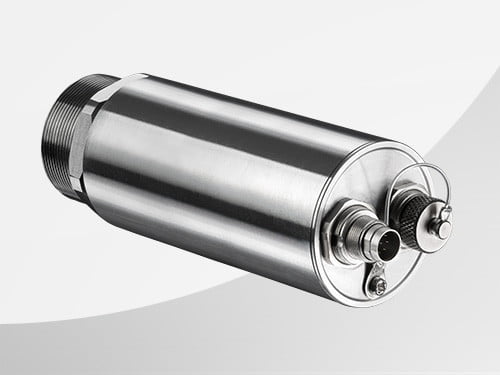

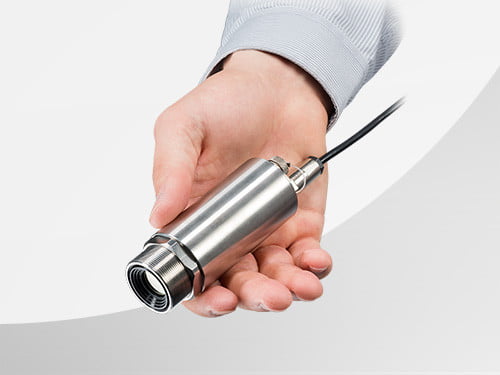

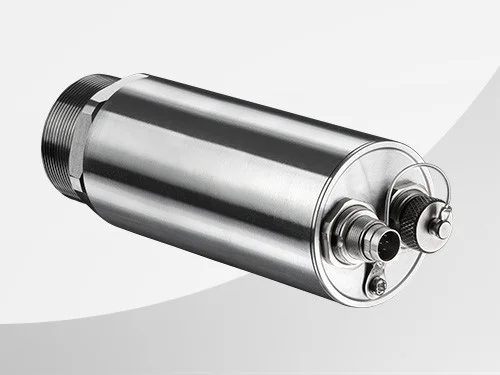

optris-Infrarotkamera-Xi 80 OEM IR Kamera
» Robuster und kompakter Imager mit Motorfokus
» Hervorragende optische Auflösung von bis zu 190:1
» Autonomer Betrieb mit automatischer Spotsuche
Die neu entwickelte optris Xi 80 verbindet die Vorteile einer Infrarotkamera und eines Pyrometers. Die spot finder-Funktion ermöglicht exakte Temperaturmessungen ohne den Sensor erneut einstellen zu müssen, da die Sensoreinstellung automatisch erfolgt.
Zusammen mit dem attraktiven Preis ist die Industriekamera perfekt für den OEM-Einsatz geeignet.
Datenblatt:
Vorteile
» Industriekamera mit 80 x 80 Pixeln für exakte Temperaturmessungen von –20 °C bis 900 °C
» Robuster und kompakter Imager mit Motorfokus
» Hervorragende optische Auflösung mit einem Messfleck-Distanz-Verhältnis von bis zu 190:1
» Autonomer Betrieb mit automatischer Spotsuche und direktem Analogausgang – ideal für den OEM-Einsatz
» Optionales anreihbares Industrie-Prozess-Interface mit bis zu 9 Analog- oder Alarmausgängen
» Umfangreiches ready-to-use Paket zum attraktiven Preis – inklusive vielseitiger Software und Anschlusskabel
Technische Details der optris Xi 80
Lieferumfang:
Xi 80 Kamera
USB-Kabel (1 m)
Kabel für Aus-/Eingänge (1 m) mit Anschlussklemmleiste

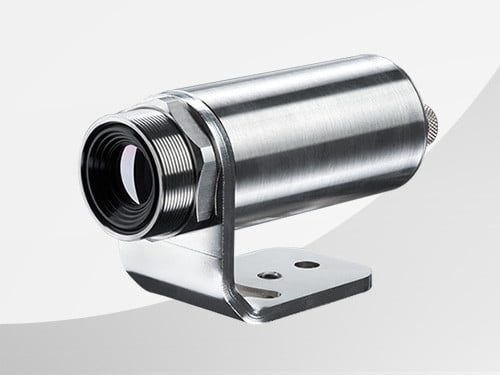

Montagewinkel mit Mutter
Software Paket optris PIX Connect
Detektor: FPA, ungekühlt (34 µm Pitch)
Optische Auflösung: 80 x 80 Pixel
Spektralbereich: 8 – 14 µm
Temperaturbereiche:
-20 °C…100 °C
0 °C…250 °C
(20) 150°C…900°C 1)
Bildfrequenz: 50 Hz
Optiken (FOV):
12° (f = 12,7 mm)
30° (f = 5,1 mm)
55° (f = 3,1 mm)
80° (f = 2,3 mm)
Fokus: Manueller Motorfokus
Messfleck-Distanz-Verhältnis (D:S): 190:1 (12°-Optik)
Thermische Empfindlichkeit (NETD): 100 mK
Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C): ±2°C oder ±2%, es gilt der größere Wert
PC-Schnittstellen: USB 2.0 / Ethernet (100 Mbit/s) / PoE / RS485 2)
Direkte Aus-/Eingänge:
1x Analogausgang (0/4-20 mA) / Eingang (analog oder digital); optisch isoliert
Industrie-Prozess-Interface (PIF):
3x Analogausgang (0/4–20 mA oder 0–10 V) oder Alarmausgang (Relais) / 3x Eingang (analog oder digital) / Fail-Safe (LED und Relais); auf bis zu 3 PIFs erweiterbar; optisch isoliert
Umgebungstempertur (TUmg): 0 °C…50 °C
Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensiert
Gehäuse (Größe / Schutzklasse):
36 mm x 90 mm (M30x1 Gewinde) / IP 67 (NEMA 4)
Gewicht: (ohne Montagewinkel) 201 – 210 g (abhängig von Objektiv)
Schock 3): IEC 60068-2-27 (25 G und 50 G)
Vibration 3):
IEC 60068-2-6 (sinusförmig)
IEC 60068-2-64 (Breitbandrauschen)
Kabellänge:
USB: 1 m (Standard), 3m, 5 m, 10 m
Ethernet / RS485: 100 m
Stativaufnahme: 1/4-20 UNC
Spannungsversorgung: USB / PoE / 5-30 VDC
1) Die Genauigkeit gilt ab 150 °C
2) Bei Verwendung der RS485-Schnittstelle stehen die direkten Aus- und Eingänge nicht zur Verfügung
3) Für weitere Details siehe Handbuch
