Netzteile in Buchform und mit Display, im Metallrahmen oder als Open Frame Version

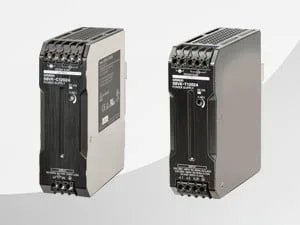

Diese Industrienetzteile haben eine sehr kleine Bauform und widerstehen rauen Umgebungsbedingungen und hohen Temperaturbereichen. Die doppelte Ausführung der DC-Ausgangsklemmen mit drei Minusklemmen verringert den Zeit- und Kostenaufwand beim Anschluss. Der verbesserte Halter für die Hutschienenmontage bietet höhere Vibrationsfestigkeit und einfachere Installation.
Typ | Leistung | Leistung bei 24V DC | Eingangsspannung | Merkmale | |
---|---|---|---|---|---|
S8VK-C | 60W, 120W, 240W, 480W | 2,5A; 5A; 10A; 20A | 100V bis 240V AC; 90V bis 350V DC | Kondensator-Backup, Überspannungsschutz, Überlastschutz, Hutschienenmontage, Schraubenmontage (mit Klammer), N+1 Redundanz | |
S8VK-G | 15W, 30W, 60W, 120W, 240W, 480W | 0,65A; 1,3A; 2,5A; 5A; 10A; 20A | 100V bis 240V AC; 90V bis 350V DC | EN61000-3-2, Kondensator-Backup, Überspannungsschutz, Überlastschutz, Hutschienenmontage, Schraubenmontage (mit Klammer), EMI Klasse B, UL Klasse 2 (bis 60 W), N+1 Redundanz, Parallelbetrieb von 2 Modulen, Leistungsverstärkung 120% | |
S8VK-T | 120W, 240W, 480W, 960W | 5A, 10A, 20A, 40A | 3 X 380V bis 480V AC, 450V bis 600V DC, ausser 960W Typ | EN61000-3-2, Kondensator-Backup, Überspannungsschutz, Überlastschutz, Hutschienenmontage, Schraubenmontage (mit Klammer), EMI Klasse B, N+1 Redundanz, Parallelbetrieb von 2 Modulen, Leistungsverstärkung 120% | |
S8VK-S | 30W, 60W, 120W, 240W, 480W | 1,3A; 2,5A; 5A; 10A; 20A | 100V bis 240V AC, 90V bis 350V DC | Push-in Plus, EN61000-3-2 Kondensator-Backup Unterspannungsalarm (240W+480W) Überspannungsschutz, Überlastschutz, DIN-Schienenmontage, EMI Klasse B, UL Klasse 2 (bis 60W), N+1 Redundanz, Parallelbetrieb von 2 Modulen, Power Boost 120% (30W, 60W, 120 W) Power Boost 150% (240W, 480W) | |
S8VK-X | 30W, 60W, 90W, 120W, 240W, 480W | 2,5A; 3,75A; 5A; 10A; 20A | 100V bis 240V AC, 90V bis 350V DC | Push-in Plus, EN61000-3-2, Kondensator-Backup, Unterspannungsalarm, Überspannungsschutz, Überlastschutz, DIN-Schienenmontage, EMI Klasse B, UL Class 2 (bis 90W), N+1 Redundanz, Parallelbetrieb von 2 Modulen, Power Boost 120% (Modelle mit 30, 60 und 120W), Power Boost 150% (Modelle mit 240 und 480W), Indication monitor (7 - segment LED), Network (Ethernet/IP , Modbus TCP), Replacement Time Calculation Function, Display of output voltage/current/peak hold current, Display of total run time, Self-diagnostics function |

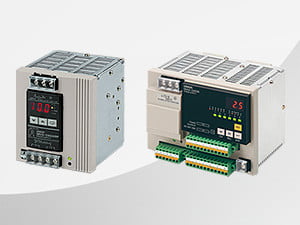

Die Industrienetzteile mit intelligentem Display zeigen die tatsächliche Ausgangsspannung, den Ausgangsstrom und den Ausgangsstrom-Spitzenwert an. außerdem die Gesamtlaufzeit der Last und wann ein Ersatz empfohlen wird, bevor das Gerät ausfällt. Bis zu 8 Ausgangsverzweigungen unterstützen die Suche von Ursachen eines Problems und der Schutzschalter kann ordnungsgemäß auslösen.
Typ | Leistung | Spannung | Breite | Nennspannung | Merkmale | |
---|---|---|---|---|---|---|
S8VS | 60, 90, 120, 180, 240, 480W | 24V DC | 40, 50, 75, 100, 150mm | 100 bis 240V AC | Betriebsbereich: -10 bis 60°C, EMV-Klasse A UL, cUL, EN, Display mit Ausgangswert, Restlebensdauer, Laufzeitüberwachung | |
S8AS | 240, 480W | 24V DC | 160, 230mm | 100 bis 240V AC | Betriebsbereich: -10 bis 60°C, EMV-Klasse A UL, cUL, EN, Display mit Ausgangswert, Restlebensdauer, Laufzeitüberwachung, Verzweigung des Ausgangs mit Schutzschalterfunktion. |

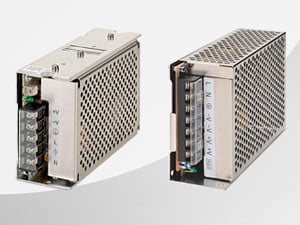

Die Stromversorgungsserie mit Metallrahmen sind in Ausführungen sowohl mit DIN-Schiene als auch mit Schalttafeleinbau erhältlich, mit offenen Rahmen oder in geschlossenem Gehäuse. Die Grundausführung S8JX-G bietet eine wirtschaftliche Alternative zum S8JX-P und der kostengünstigen Ausführung S8FS-C.
Typ | Leistung W | Leistung V DC | Nennspannung V AC | Sicherheit | |
---|---|---|---|---|---|
S8JX-G | 15, 35, 50, 100, 150, 300, 600 | 5, 12, 15, 24, 48 | 100-120 oder 200-240 | Überspannungs- und Überlastschutz, EMI EN 55011 Klasse A | |
S8JX-P | 50, 100, 150, 300, 600 | 5, 12, 24, 48 | 100-240 | Überspannungs- und Überlastschutz, EMI EN 55011 Klasse B | |
S8FS-C | 15, 25, 35, 50, 75, 100, 150, 200, 350 | 5, 12, 24, 36, 48 | 100-120 oder 200-240 | Überspannungs- und Überlastschutz, EMI EN 55011 Klasse B | |
S8FS-G | 15, 30, 50, 100, 150, 300, 600 | 5, 12, 15, 24, 48 | 100-240 | Überspannungs- und Überlastschutz, EN 50178 Klasse B |
Open Frame Modelle verfügen über die branchenweit besten Voraussetzungen für eine Verkleinerung und flexible Installation durch einfache Verdrahtung mit Steckverbindern und Kabelbaum. Dadurch sind sie bestens geeignet für integrierte Anwendungen in kleine Geräten und dem OEM-Sektor.
Typ | Leistung W | Leistung V DC | Nennspannung V AC | Merkmale | |
---|---|---|---|---|---|
S8EX | 15, 35, 50, 100, 150, 240 | 5, 12, 15, 24, 36, 48 | 100 bis 240 | Power-Boost-Funktion für 200% Ausgangsstrom |

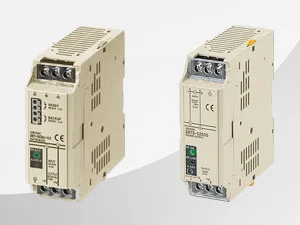

Die USV-Module für Industrienetzteile verhindert Gerätestillstand und sonstige durch kurzzeitige Spannungsausfälle hervorgerufene Probleme. Die Puffermodule mit Alarmausgang bieten Überbrückungszeiten von 500ms bis 8 Minuten bei einem Ausgangsstrom von 2,5 bis 8A. Das ermöglicht ein schonendes Runterfahren des Systems.
Modell | Typ | Überbrückung | Strom | Eingangsspannung | |
---|---|---|---|---|---|
S8T-DCBU-02 | Puffermodul | 500ms | 2,5A | 24 bis 28 VDC | |
S8T-DCBU-01 | DC-Ersatzversorgungs-Modul | 8min | 3,7A, 8A | 24 bis 28 VDC | |
S8TS | Schaltnetzteil | - | 0,7 bis 1A | 100 bis 240 VAC |

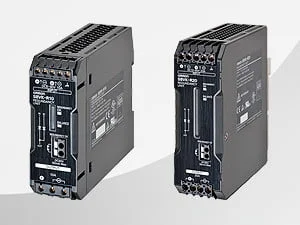

Wenn das S8VK-R mit Schaltnetzteilen verwendet wird, erhält man ein Sicherungssystem für kritische Anwendungen, die absolute Zuverlässigkeit und null Ausfallzeit erfordern.
Typ | Eingangsspannung | Ausgangsstrom | Signalausgang | Merkmale | |
---|---|---|---|---|---|
S8VK-R | 5 bis 30V DC oder 10 bis 60V DC | 10 oder 20A | 30V DC, 50mA | Netzteil Ausfallerkennung, Status LED für "Redundanz OK" und Spannungsabgleich |

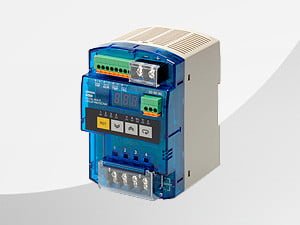

S8M-Modelle enthalten einen digitalen Mehrstromkreisschutz, mit dem Sie vollständige Kontrolle über Ihr 24V DC System erhalten. Die Funktionen können über das Display an der Frontseite oder über ein kostenloses Software-Support-Tool abgerufen und angepasst werden.
Typ | Eingangsspannung | Eingangsstrom | Auslösestrom | Merkmale | |
---|---|---|---|---|---|
S8M | 24V DC | 16 - 17A max. | 3,8 - 4A | Schutz für 4 Stromkreise, Not-Aus, Optimierung des Einschalt-Spitzenstroms |
Hr. Tschöpel: 03302 559 290
Auf Basis unserer tiefgreifenden Produktkenntnisse sind wir Ihr kompetenter Projektpartner bei der Auswahl der richtigen Industrienetzteile. Die Konzentration auf ausgewählte und führende Hersteller wie OMRON sind Garant für qualitativ hochwertige Produkte und gutes Preis-/Leistungsverhältnis. Unser breites Produktspektrum umfasst Industrienetzteile und Schaltnetzteile u.a. mit 12V oder 24V, in buchform, mit Display, mit Metallrahmen oder offen als „open frame“ Version. Einfache Montage im Schaltschrank auf DIN-Schiene/Hutschiene. Bei uns können Sie Industrienetzteile und Zubehör kaufen und sich über die Montage, passende DC-Sicherungen und die allgemeinen Funktionen informieren. Unsere Produktspezialisten unterstützen Sie bei der Integration und Inbetriebnahme.
