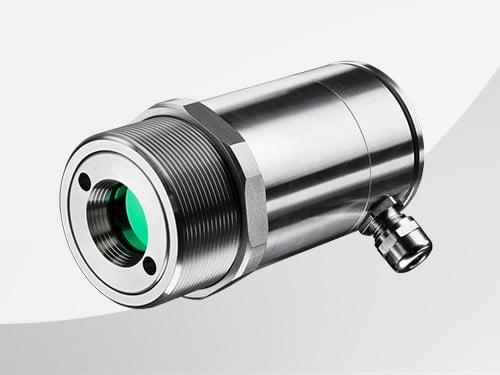

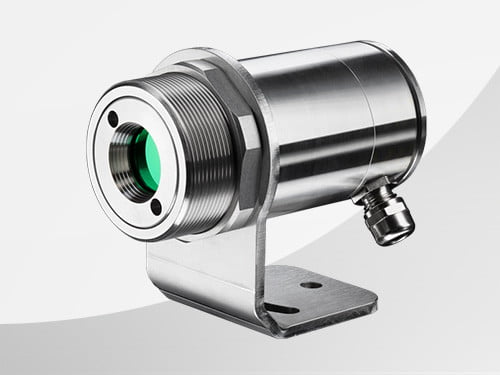

optris-Pyrometer-CSlaser G5HF für Glas

Messtechnische Parameter

Temperaturbereich (skalierbar über die mitgelieferte Software): 200°C … 1650°C Spektralbereich: 5,0 µm Optische Auflösung (90% Energie): 45:1 Systemgenauigkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± 1% oder ± 1,5°C1) Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± 0,5% oder ± 0,5°C1) Temperaturauflösung: 0,1 K Einstellzeit (90% Signal): 30 ms Emissionsgrad / Verstärkung (einstellbar am Sensor oder über die Software): 0,100 – 1,100 IR-Fenster-Korrektur (einstellbar über die Software): 0,100 – 1,000 Signalverarbeitung (einstellbar über die Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese

Allgemeine Parameter

Schutzklasse: IP 65 (NEMA-4), frontseitig an Vakuumprozesse (bis 10-3 mbar) anflanschbar Umgebungstemperatur: -20°C … 85°C (50°C bei Laser ON) Lagertemperatur: -40°C … 85°C Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: 600 g

Elektrische Parameter

Ausgang / analog: 4-20 mA Alarmausgang: 0 – 30 V / 500 mA (open collector) Ausgang / digital: uni-/ bidirektional, 9,6 kBaud, 0/3 V Pegel, USB optional Ausgangsimpedanz: max. 1000 O2) Kabellängen (nur bei Stecker-Version): 3 m, 8 m, 15 m Stromverbrauch (Laser): 45 mA bei 5 V 20 mA bei 12 V 12 mA bei 24 V Spannungsversorgung: 5-30 V DC

Modellvarianten

Artikelnummer: Temperaturbereich / Spektralbereich / Optik (D:S)

OPTCSLG5HF: 200-1650 °C / 5 µm / 45:1 / 30 ms

1. es gilt der jeweils größere Wert
2. in Abhängigkeit von der Versorgungsspannung
