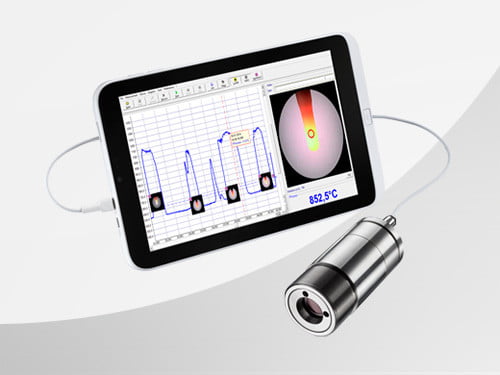

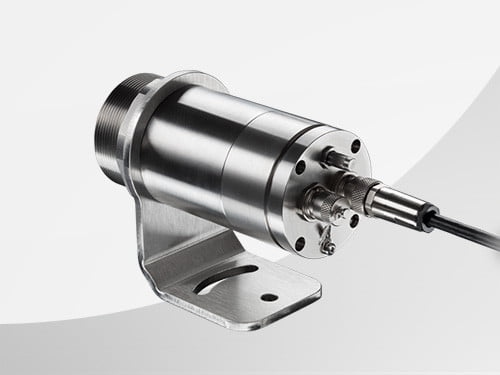

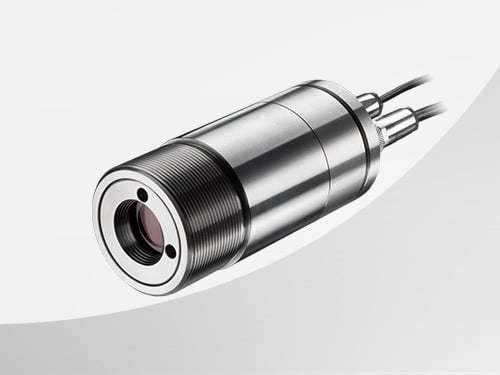

Das Hochleistungs-IR-Thermometer optris CSvideo 3M mit Video-Funktion eignet sich hervorragend zur Niedertemperaturmessung an Metall und Kompositmaterialien ab 50 °C. Es verfügt über eine eingebaute Triggerfunktion, die ein Generieren von automatischen zeit- oder temperaturabhängigen Schnappschüssen ermöglicht. So entstehen visuelle Echtzeitbilder zur Dokumentation und Qualitätssicherung der Messobjekte. Die ebenfalls integrierte variable Optik bietet eine stufenlose Fokussierung ab 90 mm Messabstand. Die parallele Nutzung des Video-Moduls und des patentierten Kreuzlaser-Visiers ermöglichen eine einfache und exakte Messfeldmarkierung, selbst wenn sich das Messobjekt in einem nur schwer zugänglichen Bereich befindet.
Messtechnische Parameter
Temperaturbereiche (skalierbar über Software)1): 50 °C … 400 °C (3ML) 100 °C … 600 °C (3MH)
Spektralbereich: 2,3 µm Optische Auflösung (90 % Energie): 60:1 (3ML) 100:1 (3MH)
Systemgenauigkeit2) (bei Umgebungstemperaturen von 23 ± 5 °C): ± (0,3 % oder ± 2 °C) Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5 °C): ± (0,1 % oder ± 1 °C) Temperaturauflösung: 0,1 K Einstellzeit (90% Signal)3): 20 ms Emissionsgrad / Verstärkung (einstellbar über Software): 0,100 – 1,100 Transmission / Verstärkung (einstellbar über Software): 0,100 – 1,100 Signalverarbeitung (einstellbar über die Programmiertasten oder die Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese Software / App: Compact Connect und IRmobile App
Allgemeine Parameter
Schutzklasse: IP 65 (NEMA-4), frontseitig an Vakuumprozesse (bis 10-3 mbar) anflanschbar Umgebungstemperatur: Messkopf: -20 °C … 70 °C (50 °C bei Laser ON) Lagertemperatur: Messkopf: -40°C … 85°C Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: 600 g
Elektrische Parameter
Ausgang / analog: 4-20 mA Ausgangsimpedanz: Max. 1000 O4) Alarmausgang: 0-30 V / 500 mA (offener Kollektor) Ausgang / digital: USB 2.0, Ethernet (über optionalen USB-Server) Video-Visier: digital (USB 2.0) 640 x 480 px, FOV 3,1° x 2,4° Kabellänge (Analog + Alarm): 3 m, 8 m, 15 m Kabellänge (USB): 5 m (inkl.), 10 m, 20 m, 100 m (über Ethernet) Stromaufnahme (Laser): 45 mA bei 5 V, 20 mA bei 12 V, 12 mA bei 24 V Spannungsversorgung: 5–28 V DC
Modellvarianten
Artikelnummer: Temperaturbereich / Spektralbereich / Optik (D:S) / Einstellzeit
OPTCSV3ML: 50-400 °C / 2,3 µm / 60:1 / 20 ms OPTCSV3MH: 100-600 °C / 2,3 µm / 100:1 / 20 ms
