Der dsound USS4-KS erfasst und bewertet Körperschallsignale für industrielle Qualitäts-, Material- und Geometrieprüfungen. Die integrierte Echtzeit-Signalverarbeitung ermöglicht es, charakteristische akustische Merkmale direkt im Sensor auszuwerten. Der Sensor eignet sich für Prüfaufgaben, bei denen sich unterschiedliche Zustände über mechanische Schwingungen im Bauteil oder in der Struktur erfassen und akustisch unterscheiden lassen.

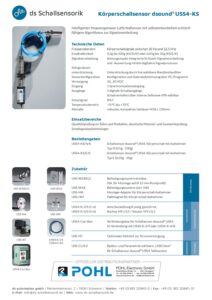

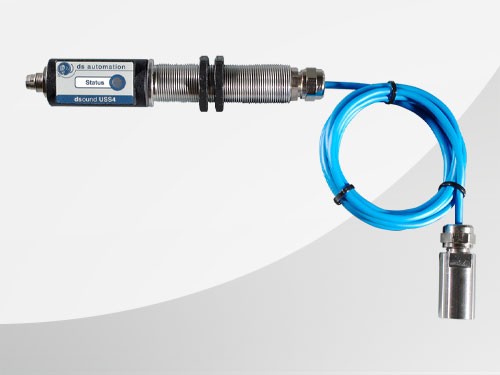

Der USS4-KS nimmt mechanische Schwingungen über einen Körperschallaufnehmer auf und verarbeitet das Signal direkt über einen integrierten digitalen Signalprozessor. Er ist damit für Prüfaufgaben ausgelegt, bei denen sich Qualitäts-, Material- oder Geometrieunterschiede im Schwingungsverhalten eines Bauteils zeigen.
Frei wählbare Bandbreitenfilter ermöglichen es, relevante Frequenzbereiche gezielt auszuwerten und störende Signalanteile zu unterdrücken. Der Arbeitsbereich reicht von 30 Hz bis 12,5 kHz. Für unterschiedliche Signalstärken stehen zwei Aufnehmervarianten zur Verfügung: Typ N deckt 0,5 g bis 500 g ab, Typ E 0,05 g bis 50 g.
Der USS4-KS kommt infrage, wenn das relevante Prüfsignal als mechanische Schwingung im Prüfobjekt oder in einer Struktur übertragen wird. Im Unterschied zur Luftschallmessung wird das Signal damit unmittelbar am Bauteil bzw. über dessen mechanische Schwingung erfasst. Für die Auswahl ist zunächst entscheidend, welche Signalstärken auftreten. Der USS4-KS/N/K mit Aufnehmer Typ N deckt 0,5 g bis 500 g ab. Für geringere Beschleunigungen steht der USS4-KS/E/K mit Aufnehmer Typ E und einem Bereich von 0,05 g bis 50 g zur Verfügung. Die Aufnehmervariante muss deshalb passend zum erwarteten Körperschallsignal gewählt werden.
Ebenso wichtig ist die Art der Signalübertragung zum Aufnehmer. Messstelle und mechanische Ankopplung beeinflussen, welches Schwingungssignal tatsächlich erfasst wird. Für den Körperschallaufnehmer führt ds automation deshalb einen Montageadapter USS-MA und einen Haftmagneten USS-HM als entsprechendes Befestigungszubehör. Wird das relevante Signal dagegen über die Luft übertragen und soll berührungslos aufgenommen werden, ist der USS4-LS die entsprechende Alternative. Liegt der Schwerpunkt auf Geräusch-, Funktions- oder Prozessüberwachung mittels Körperschall, ist der USS5-KS zu prüfen.
Für die Körperschallmessung muss der Aufnehmer so am Prüfobjekt bzw. an der relevanten Struktur angebracht werden, dass das zu bewertende Schwingungssignal reproduzierbar übertragen wird. Die Wahl der Messstelle und die mechanische Ankopplung sind deshalb Bestandteil der Auslegung der Prüfaufgabe. Der USS4-KS verarbeitet das aufgenommene Signal direkt im Sensor. Konfiguration und Datenaufzeichnung erfolgen über ein PC-Programm. Für die Einbindung in den Prüfablauf stehen ein Synchronisationseingang und zwei digitale Schaltausgänge zur Verfügung; das Schaltverhalten kann über die interne Software-SPS festgelegt werden.
Für die mechanische Anbindung des Körperschallaufnehmers führt ds automation den Montageadapter USS-MA und den Haftmagneten USS-HM. Für Anschluss und Parametrierung stehen die geschirmten USS4-Anschlussleitungen, die USS4-Con-Box sowie die Bedien- und Parametriersoftware USSClient zur Verfügung.
Varianten: • USS4-KS/N/K: Aufnehmer Typ N, 0,5 g–500 g • USS4-KS/E/K: Aufnehmer Typ E, 0,05 g–50 g
