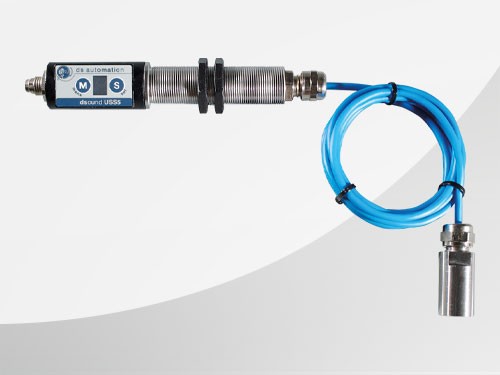

Der dsound USS5-KS erfasst und bewertet Körperschall für industrielle Geräusch- und Funktionsprüfungen sowie zur Prozessüberwachung. Effektivwert- und Spitzenwertregelung ermöglichen es, definierte Schwingungszustände und Veränderungen im Körperschallsignal direkt im Sensor zu überwachen. Der Sensor eignet sich für Anwendungen, bei denen Funktions- oder Prozesszustände über mechanische Schwingungen im Bauteil, an der Maschine oder in einer Struktur erfasst werden können.
Der USS5-KS nimmt Körperschallsignale im Frequenzbereich von 30 Hz bis 12,5 kHz auf und verarbeitet sie direkt im Sensor. Die Auswertung erfolgt über Effektivwert- und Spitzenwertregelung. Vorberechnete Bandbreitenfilter ermöglichen es, relevante Signalbereiche für die jeweilige Überwachungsaufgabe zu berücksichtigen. Damit eignet sich der USS5-KS insbesondere für Aufgaben, bei denen ein definierter Funktions- oder Prozesszustand über mechanische Schwingungen erkannt werden soll. Typische Einsatzbereiche sind Geräusch- und Funktionsprüfungen sowie die Überwachung von Maschinen, Anlagen, Montage- und Produktionsprozessen.
Ein konkreter Anwendungsfall ist die Überwachung von Dosierschnecken. Beim dsound AMS1000 wertet ein USS5-KS/E/K Körperschallsignale am Trichter einer Schlauchbeutelmaschine aus, um einen möglichen Metallkontakt zwischen Dosierschnecke und Füllrohr zu erkennen. Im Fehlerfall kann ein Warn- oder Alarmsignal an eine übergeordnete Steuerung weitergegeben werden.
Der USS5-KS kommt infrage, wenn ein relevanter Funktions- oder Prozesszustand als mechanische Schwingung im Bauteil, an einer Maschine oder in einer Struktur übertragen wird. Entscheidend ist, dass sich der zu überwachende Zustand anhand eines reproduzierbaren Körperschallsignals erkennen lässt.
Für unterschiedliche Signalstärken stehen zwei Aufnehmervarianten zur Verfügung. Der USS5-KS/N/K mit Aufnehmer Typ N deckt 0,5 g bis 500 g ab. Für geringere Beschleunigungen steht der USS5-KS/E/K mit Aufnehmer Typ E und einem Bereich von 0,05 g bis 50 g zur Verfügung. Die Aufnehmervariante wird entsprechend dem zu erwartenden Körperschallsignal ausgewählt.
Auch Messstelle und mechanische Ankopplung beeinflussen die Signalaufnahme. Der Körperschallaufnehmer muss deshalb dort angebracht werden, wo das für die Überwachungsaufgabe relevante Schwingungssignal reproduzierbar erfasst werden kann.
Soll eine differenziertere akustische Qualitäts-, Material- oder Geometrieprüfung über Körperschall durchgeführt werden, ist der USS4-KS zu prüfen. Soll dieselbe Art von Geräusch-, Funktions- oder Prozessüberwachung über Luftschall erfolgen, ist der USS5-LS die entsprechende Vergleichslösung.
Für die Körperschallmessung wird der Aufnehmer mechanisch mit dem Prüfobjekt, der Maschine oder der relevanten Struktur gekoppelt. Für die Befestigung stehen unter anderem der Montageadapter USS-MA und der Haftmagnet USS-HM zur Verfügung.
Der USS5-KS verarbeitet das aufgenommene Signal direkt im Sensor. Konfiguration und Parametrierung können über die integrierte Bedienung per Button oder über ein PC-Programm erfolgen. Für die Einbindung in den Prüf- oder Prozessablauf stehen ein Synchronisationseingang und ein potentialfreier Schaltausgang zur Verfügung.
Für Anschluss und softwaregestützte Parametrierung stehen geschirmte Anschlussleitungen, die USS5-Con-Box USB und die Bedien- und Parametriersoftware USS5Control zur Verfügung.
Varianten: • USS5-KS/N/K – Aufnehmer Typ N, 0,5 g–500 g • USS5-KS/E/K – Aufnehmer Typ E, 0,05 g–50 g • USS5-KS/N/K-E – Aufnehmer Typ N, 0,5 g–500 g, Edelstahlausführung
