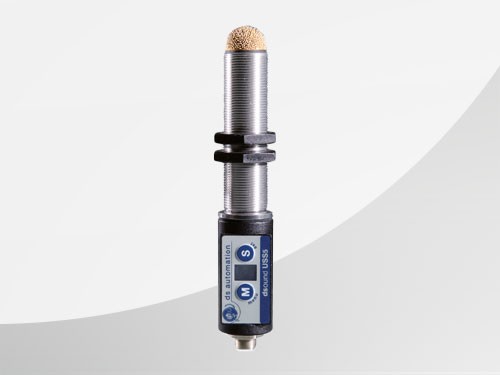

Der dsound USS5-LS erfasst und bewertet Luftschall für industrielle Geräusch- und Funktionsprüfungen sowie zur Prozessüberwachung. Effektivwert- und Spitzenwertregelung ermöglichen es, definierte Geräuschzustände und akustische Ereignisse direkt im Sensor zu überwachen. Der Sensor eignet sich für Anwendungen, bei denen Geräuschpegel oder charakteristische akustische Veränderungen zur Bewertung eines Funktions- oder Prozesszustands herangezogen werden.
Der USS5-LS nimmt Luftschall im Frequenzbereich von 30 Hz bis 32 kHz auf und verarbeitet das Signal direkt im Sensor. Die Auswertung erfolgt über Effektivwert- und Spitzenwertregelung. Vorberechnete Bandbreitenfilter ermöglichen es, relevante Signalbereiche für die jeweilige Überwachungsaufgabe zu berücksichtigen. Damit eignet sich der USS5-LS insbesondere für Aufgaben, bei denen ein definierter Geräuschzustand oder ein akustisches Ereignis erkannt werden soll. Typische Einsatzbereiche sind Geräusch- und Funktionsprüfungen sowie die Überwachung von Maschinen, Anlagen, Montage- und Produktionsprozessen.
Ein Anwendungsbeispiel ist die Dichtigkeitsprüfung von Filtermembranen. Dabei wird die Membran mit Druckluft beaufschlagt und der entstehende Luftschall ausgewertet. Abweichungen im Luftschallsignal ermöglichen es, fehlerhafte Filtermembranen im Prüfprozess zu erkennen.
Der USS5-LS kommt infrage, wenn ein relevanter Funktions- oder Prozesszustand über ein Luftschallsignal überwacht werden kann. Entscheidend ist, dass sich der zu erkennende Zustand durch einen reproduzierbaren Geräuschpegel oder ein charakteristisches akustisches Ereignis vom normalen Zustand unterscheiden lässt.
Für die Auslegung muss geklärt werden, welches Geräusch überwacht werden soll, in welchem Frequenzbereich es auftritt und welche Umgebungs- oder Störgeräusche gleichzeitig vorhanden sind. Die vorberechneten Bandbreitenfilter unterstützen dabei die Eingrenzung relevanter Signalbereiche.
Soll eine differenziertere akustische Qualitäts-, Material- oder Geometrieprüfung durchgeführt werden, bei der charakteristische Frequenzmerkmale gezielt ausgewertet werden, ist der USS4-LS zu prüfen. Soll dieselbe Art von Geräusch-, Funktions- oder Prozessüberwachung über Körperschall erfolgen, ist der USS5-KS die entsprechende Vergleichslösung.
Der USS5-LS verarbeitet das aufgenommene Luftschallsignal direkt im Sensor. Die Konfiguration und Parametrierung kann über die integrierte Bedienung per Button oder über ein PC-Programm erfolgen. Dadurch lässt sich der Sensor direkt am Gerät oder softwaregestützt auf die jeweilige Überwachungsaufgabe einstellen.
Für die Einbindung in den Prüf- oder Prozessablauf stehen ein Synchronisationseingang und ein potentialfreier Schaltausgang zur Verfügung. Über den Schaltausgang kann das erkannte Ergebnis an eine übergeordnete Steuerung weitergegeben werden.
Für Montage und Anschluss stehen unter anderem Befestigungssysteme, eine drehbare Mikrofonhalterung, geschirmte Anschlussleitungen und die USS5-Con-Box USB zur Verfügung. Für die softwaregestützte Parametrierung bietet ds automation die Software USS5Control an.
Varianten: • USS5-LS – Standardausführung • USS5-LS-E – Edelstahlausführung
