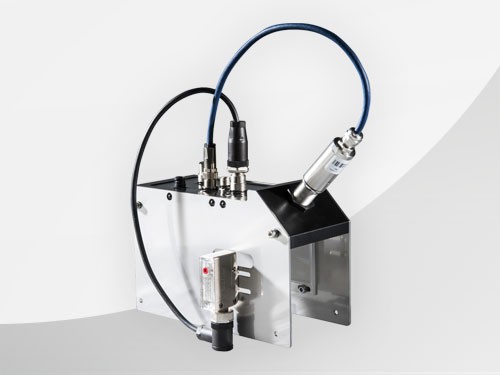

Die dsound USE01 versetzt Prüfobjekte definiert und reproduzierbar in Schwingung. Das entstehende akustische Signal kann anschließend mit einem dsound Schallsensor erfasst und ausgewertet werden. Damit bildet die Anregeeinheit die Grundlage für industrielle Prüfaufgaben, bei denen Material-, Geometrie- oder Qualitätsunterschiede über das Schwingungs- und Resonanzverhalten eines Prüfobjekts erkannt werden sollen.
Je nach Werkstoff und Prüfaufgabe stehen Varianten für magnetische oder mechanische Anregung sowie für die Systemverifizierung zur Verfügung. Die USE01 lässt sich mit den Schallsensoren der Serien USS4 und USS5 kombinieren und in industrielle Prüfabläufe integrieren.
Bei der akustischen Resonanzanalyse wird ein Prüfobjekt gezielt in Schwingung versetzt. Die dabei entstehenden Resonanzfrequenzen können mit einem Schallsensor aufgenommen und ausgewertet werden. Unterschiede im akustischen Verhalten lassen sich so für industrielle Qualitäts- und Produktprüfungen nutzen. Die USE01 übernimmt dabei die definierte Anregung des Prüfobjekts. Eine hohe Wiederholgenauigkeit der Anregung schafft reproduzierbare Bedingungen für die anschließende Signalauswertung. Die Einheit kann mit dsound USS4- und USS5-Schallsensoren kombiniert und mit der Signalerfassung synchronisiert werden.
Das geeignete Anregeprinzip richtet sich insbesondere nach dem Werkstoff und der Prüfaufgabe. Für ferromagnetische Prüfobjekte steht eine berührungslose magnetische Anregung zur Verfügung. Nicht ferromagnetische Werkstoffe können mechanisch angeregt werden.
USE01i – magnetische Anregung Die USE01i regt ferromagnetische Prüfobjekte berührungslos magnetisch an. Sie eignet sich für akustische Qualitäts- und Produktprüfungen, bei denen das Prüfobjekt durch einen reproduzierbaren magnetischen Impuls in Schwingung versetzt werden kann. Je nach Ausführung sind Prüfleistungen von bis zu 20 Prüfobjekten pro Sekunde möglich. Die USE01i bildet außerdem die Basiseinheit des Dichtigkeitsprüfsystems dsound CapCheck.
USE01k – mechanische Anregung Die USE01k ist für die mechanische Anregung nicht ferromagnetischer Prüfobjekte ausgelegt. Sie ermöglicht damit akustische Resonanzprüfungen bei Werkstoffen, die nicht magnetisch angeregt werden können.Ein Anwendungsbeispiel ist die Qualitätsprüfung von Sinterwerkstoffen. Das Prüfobjekt wird mechanisch angeregt; die entstehenden Resonanzfrequenzen werden anschließend mit einem Luftschallsensor USS4-LS ausgewertet. Die USE01k bildet außerdem die Basis für das Glasprüfsystem dsound TapCheck.
USE01e – definierte Anregung zur Systemverifizierung Die USE01e erzeugt einen definierten mechanischen Anregeimpuls. Damit kann geprüft werden, ob Sensorik und Signalweg einer akustischen Überwachungsaufgabe funktionsfähig sind. Diese Funktion wird beispielsweise im dsound AMS1000 eingesetzt, um das Körperschall-Messsystem zu verifizieren.
Die USE01 ist für die Integration in industrielle Prüf- und Produktionslinien ausgelegt. Über die CAN-Schnittstelle kann die Einheit in die Linie eingebunden und parametriert werden. Eine USB-Schnittstelle ermöglicht die Parametrierung über einen PC. Für die direkte SPS-Anbindung stehen zwei digitale Schaltausgänge, zwei Analogeingänge und ein Synchronisationseingang zur Verfügung.
In einer Resonanzprüfung wird die Anregung zeitlich mit der Signalerfassung des Schallsensors abgestimmt. Das Prüfobjekt wird durch die USE01 in Schwingung versetzt, während der angeschlossene Schallsensor das entstehende Signal erfasst und auswertet. Diese Kombination wird von ds automation beispielsweise bei der Prüfung von Hitzeschutzblechen und Sinterwerkstoffen eingesetzt.
Die Auswahl der USE01-Variante richtet sich dabei nach Werkstoff, Anregeprinzip und Prüfaufgabe. Zusätzlich müssen Positionierung und Anregung so ausgelegt werden, dass das Prüfobjekt unter reproduzierbaren Bedingungen angeregt wird.
Varianten: • USE01i – magnetische Anregung für ferromagnetische Werkstoffe • USE01k – mechanische Anregung für nicht ferromagnetische Werkstoffe • USE01e – mechanische Anregung und definierter Anregeimpuls zur Systemverifizierung
