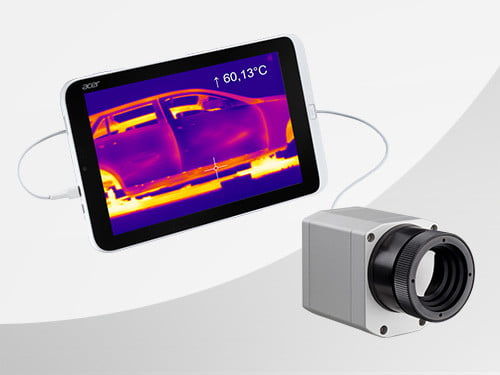

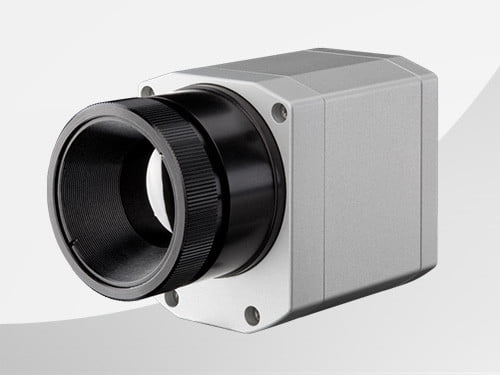

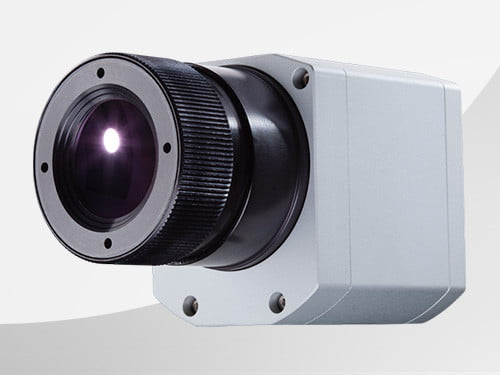

Die Infrarotkamera optris PI 450i G7/640i G7 ist die erste branchenspezifische Wärmebildkamera in der PI-Serie. Speziell für die Glasindustrie wurde eine Kamera entwickelt, die nur in einem Spektralbereich misst.
Die für Optris-Kameras typischen Parameter – hohe Messgeschwindigkeit (80 Hz), hohe optische Auflösung (bis zu 640 x 480 Pixel) und kompakte Bauweise – wurden beibehalten, um Echtzeit-Wärmebilder von Glasperlen bis hin zu Großscheiben erhalten zu können.
Die IR-Kamera wird im Bereich der Flachglasherstellung als Zeilenkamera genutzt und bietet vielseitige Möglichkeiten zur Dokumentation und Steuerung der Prozesse.
Die kompakte und leistungsstarke Infrarotkamera für die Glasindustrie ist mit austauschbaren Objektiven und industriellem Zubehör lieferbar. Das umfangreiche Softwarepaket ohne Lizenzbeschränkung optris PIX Connect ist im Preis inbegriffen.
Lieferumfang (Standard-Paket): USB-Kamera mit 1 Objektiv USB-Kabel (1 m) Tischstativ PIF-Kabel mit Anschlussklemmleiste (1 m) Softwarepaket optris PIX Connect Robuster Outdoor-Transportkoffer (IP67)
Detektor (FPA, ungekühlt): PI 450i G7: 17 µm x 17 µm PI 640i G7: 17 µm x 17 µm Optische Auflösung: PI 450i G7: 382 x 288 px PI 640i G7: 640 x 480 px Spektralbereich: 7,9 µm Messbereiche: 150 °C bis 900 °C 200 °C bis 1500 °C Visierbereich: 0 °C bis 250 °C Bildwiederholungsfrequenz: PI 450i G7: 80 HZ/ umschaltbar bis 27 Hz PI 640 G7: 32 Hz / 125 Hz @ 640 x 120 px Optiken (FOV) PI 450i G7: 18° x 14° FOV / f = 20 mm oder 29° x 22° FOV / f = 12,7 mm oder 53° x 38° FOV / f = 7,7 mm oder 80° x 54° FOV / f = 5,7 mm
Optiken (FOV) PI 640i G7: 33° x 25° FOV / f = 18,7 mm oder 15° x 11° FOV / f = 41,5 mm oder 60° x 45° FOV / f = 10,5 mm oder 90° x 64° FOV / f = 7,7 mm
Sie wissen nicht, welche Optik, die richtige für Sie ist? Finden Sie es mit dem Optikkalkulator heraus. PI 450i G7: Thermische Empfindlichkeit (NETD) bei Tobj= 650 °C = 150 mK PI 640i G7: Thermische Empfindlichkeit (NETD) bei Tobj= 650 °C = 80 mK Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C): ± 2 °C oder ± 2 %, es gilt der jeweils größere Wert PC-Schnittstellen: USB 2.0 Standard-Prozess- Interface (PIF): 0-10 V Eingang, digitaler Eingang (max. 24 V), 0-10 V Ausgang Industrie-Prozess-Interface (PIF): 2x 0-10 V Eingang, digitaler Eingang (mx. 24 V), 3x 0-10 V Ausgang, 3x Reilais (0-30 V / 400 mA), Fail-Safe-Relais Kabellängen (USB): 1 m (Standard), 5 m, 10 m, 20 m 5 m und 10 m auch als Hochtemperatur-USB-Kabel (180 °C oder 250 °C) Umgebungstemperatur (TUmg): PI 450i G7: 0 °C bis 70 °C PI 640i G7: 0 °C bis 50 °C Lagertemperatur: PI 450i G7: -40 °C bis 85 °C PI 640i G7: -40 °C bis 85 °C Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensiert Gehäuse (Größe / Schutzklasse): PI 450i G7: 46 x 56 x 68 – 77 mm (abhängig von Objektiv und Fokusposition) / IP 67 (NEMA 4) PI 640i G7: 46 x 56 x 76 – 100 mm (abhängig von Objektiv und Fokusposition) / IP 67 (NEMA 4) Gewicht: PI 450i G7: 237 – 251 g (abhängig von Objektiv) PI 640i G7: 269 – 340 g (abhängig von Objektiv) Schock / Vibration: PI450i G7: 25G und 50G, IEC 68-2-27 / IEC 68-2-6 (sinusförmig), IEC 68-2-64 (Breitbandrauschen) PI 640i G7: 25G und 50G, IEC 68-2-27 / IEC 68-2-6 (sinusförmig), IEC 68-2-64 (Breitbandrauschen) Stativaufnahme: 1/4-20 UNC Spannungsversorgung: via USB
Modellvarianten
Artikelnummer: Optische Auflösung / Bildwiederholungsfrequenz / Thermische Auflösung
OPTPI45IG7: 382×288 px / 80 Hz / 150 mK OPTPI64IG7: 640×480 px / 32 Hz / 80 mK
