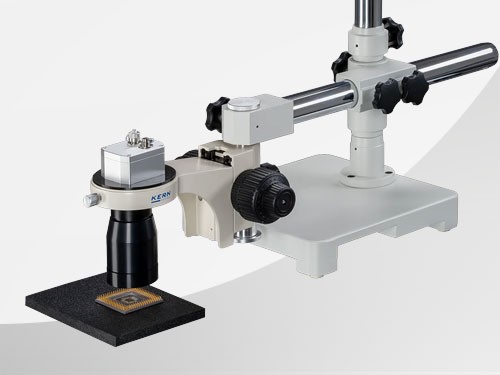

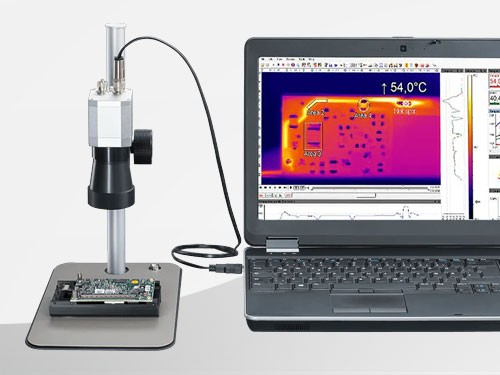

Die neu entwickelte Mikroskopoptik für die Infrarotkamera optris PI 640i ermöglicht die genaue und zuverlässige Temperaturmessung an Leiterplatten. Dabei können sowohl die gesamte Leiterplatte als auch detaillierte Makroaufnahmen mit einer Auflösung von 28 µm fokussiert werden. Der Messabstand zwischen Kamera und Objekt ist zwischen 80 und 100 mm variierbar. Die im Lieferumfang enthaltende hochwertige Tischhalterung erlaubt eine einfache, dabei stets präzise Fein-Justierung der Kamera.
Lieferumfang:
Infrarot-Kamera optris PI 640i Mikroskopoptik (MO44) Mikroskop-Ständer Standard USB-Kabel (1 m) Standard Prozess Interface Handbuch optris PI Kamera Robuster Hartschalenkoffer Softwarepaket optris PIX Connect auf USB-Stick

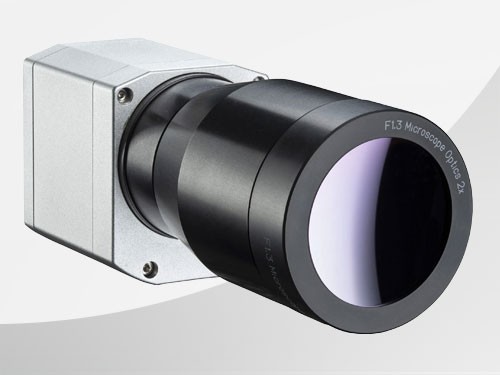

Technische Spezifikationen optris PI Mikroskopoptik
Kleinster Messfleck: PI 640i: 28 µm
Mikroskopoptik (FOV): PI 640 12° x 9° (F=1,1) / f= 44 mm Fokuseinstellung: 80 – 100 mm Temperaturbereich (skalierbar): –20 … 100 °C, 0 … 250 °C, 150 … 900 °C PI 640i FPA, 640 x 480 Pixel @ 32 Hz 640 x 120 Pixel @ 125 Hz Spektralbereich 8 – 14 µm Systemgenauigkeit (bei Umgebungstemperatur 23 ±5 °C) : ±2 °C oder ±2 %, es gilt der größere Wert Temperaturkoeffizient: ± 0,05 %/K 2) Temperaturauflösung (NETD) PI 640i: 80 mK PC Schnittstelle: USB 2.0 Standard-Prozess-Interface (PIF) 0–10 V Eingang, digitaler Eingang (max. 24 V), 0–10 V Ausgang Industrie-Prozess-Interface (IPF) 2x 0–10 V Eingang, digitaler Einang (max. 24 V), 3x 0–10 V Ausgang, 3x Relais (0–30 V / 400 mA), Fail-Safe-Relais Kabellänge (USB): 1 m (Standard), 3 m, 5 m, 10 m, 20 m Umgebungstemperatur: PI 640i: 0 … 50 °C Lagertemperatur: –40 … 70 °C Relative Luftfeuchtigkeit: 10 – 95 %, nicht kondensierend Gehäuse1) (Größe / Schutzklasse): 46 mm x 56 mm x 130 mm / IP 67 (NEMA 4) Gewicht: 370 g, inkl. Optik Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Stativaufnahme 1/4 – 20 UNC Spannungsversorung via USB Emissionsgrad 0,100…1,100 Software optris PIX Connect / Windows und Linux SDKs
1)Für weitere Details siehe Handbuch 2)Für TUmg 10…50 °C und TObj = 500 °C; sonst: ± 0,1 K/K oder 0,1%/K (der jeweils größere Wert gilt)
