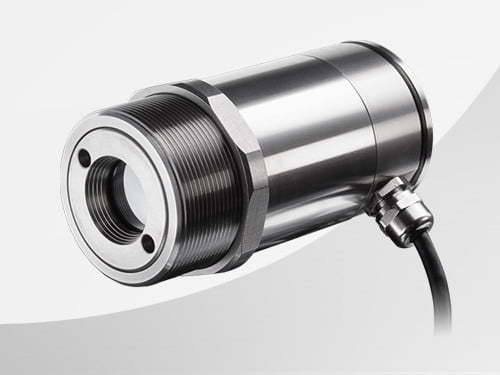

Das Infrarot-Thermometer optris CSlaser 2M wurde speziell für die exakte Temperaturmessung von Metalloberflächen entwickelt. Seine kurze Messwellenlänge ermöglicht aber nicht nur die präzise Messung von Metalltemperaturen, sondern auch von Metalloxiden und Keramik.

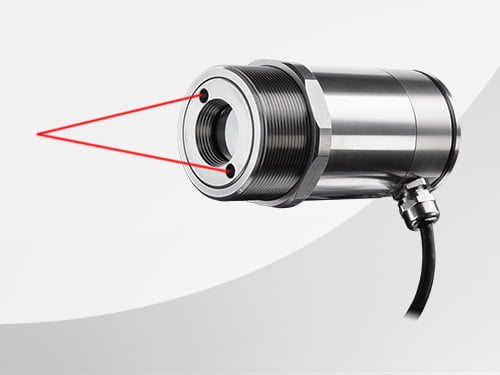

Das IR-Thermometer verfügt darüber hinaus über ein innovatives Doppel-Laservisier für eine genaue Markierung des Messflecks. Durch eine Vielzahl an Optiken ist eine Anpassung an verschiedenste Applikationen möglich.
Messtechnische Parameter
Temperaturbereich (skalierbar über die Programmiertaste oder die mitgelieferte Software): 250°C … 800°C (2ML) 385°C … 1600°C (2MH) Spektralbereich: 1,6 µm Optische Auflösung (90% Energie): 2ML: 150:1 2MH: 300:1 Systemgenauigkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,3% TMess + 2°C) Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± 0,1% TMess + 1°C Temperaturauflösung: 0,1 K Einstellzeit (90% Signal): 10 ms Emissionsgrad / Verstärkung (einstellbar am Sensor oder über die Software): 0,100 – 1,100 IR-Fenster-Korrektur (einstellbar über die Software): 0,100 – 1,000 Signalverarbeitung (einstellbar über die Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese
Allgemeine Parameter
Schutzklasse: IP 65 (NEMA-4), frontseitig an Vakuumprozesse (bis 10-3 mbar) anflanschbar Umgebungstemperatur: -20°C … 85°C (50°C bei Laser ON) Lagertemperatur: -40°C … 85°C Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: 600 g
Elektrische Parameter
Ausgang / analog: 4-20 mA Alarmausgang: 0 – 30 V / 500 mA (open collector) Ausgang / digital: uni-/ bidirektional, 9,6 kBaud, 0/3 V Pegel, USB optional Ausgangsimpedanz: max. 1000 O1) Kabellängen (nur bei Stecker-Version): 3 m, 8 m, 15 m Stromverbrauch (Laser): 45 mA bei 5 V 20 mA bei 12 V 12 mA bei 24 V Spannungsversorgung: 5-30 V DC
Modellvarianten
Artikelnummer: Temperaturbereich / Spektralbereich / Optik (D:S)
OPTCSL2ML: 250-800 °C / 1,6 µm / 150:1 OPTCSL2MH: 385-1600 °C / 1,6 µm / 300:1
