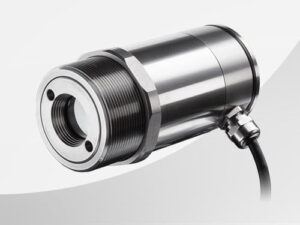

Das Video-Pyrometer optris CSvideo 2M verfügt über eine eingebaute Triggerfunktion, welche es ermöglicht, automatische Schnappschüsse zeit- oder temperaturabhängig zu generieren. Hierdurch entstehen automatisiert visuelle Echtzeitbilder zur Dokumentation und Qualitätssicherung der Messobjekte. Durch die innovative Vario-Optik ist eine stufenlose Fokussierung ab 90 mm Messabstand möglich. Somit können kleinste Objekte ab 0,5 mm präzise gemessen werden. Neben dem patentierten Kreuzlaservisier ermöglicht Ihnen das integrierte Videomodul eine zusätzliche Visierhilfe. Dies garantiert sowohl in schwer zugänglichen Bereichen, als auch in Fällen, in denen das Messobjekt so heiß ist, dass das Laser-Visier nicht mehr sichtbar ist, eine zuverlässige und präzise Messfeldausrichtung.
Messtechnische Parameter
Temperaturbereich (skalierbar über die mitgelieferte Software): 250°C … 800°C (2ML) 385°C … 1600°C (2MH) Spektralbereich: 1,6 µm Optische Auflösung (90% Energie): 2ML: 150:1 2MH: 300:1 Systemgenauigkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,3% TMess + 2°C) Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,1% TMess + 1°C) Temperaturauflösung: 0,1 K Einstellzeit (90% Signal): 10 ms Emissionsgrad / Verstärkung (einstellbar am Sensor oder über die Software): 0,100 – 1,100 IR-Fenster-Korrektur (einstellbar über die Software): 0,100 – 1,000 Signalverarbeitung (einstellbar über die Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese
Allgemeine Parameter
Schutzklasse: IP 65 (NEMA-4), frontseitig an Vakuumprozesse (bis 10-3 mbar) anflanschbar Umgebungstemperatur: -20°C … 70°C (50°C bei Laser ON) Lagertemperatur: -40°C … 85°C Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: 600 g
Elektrische Parameter
Ausgang / analog: 4-20 mA Alarmausgang: 0 – 30 V / 500 mA (open collector) Ausgang / digital: USB 2.0 Video-Modul: digital (USB 2.0), 640 x 480 px, FOV 3.1° x 2.4° Ausgangsimpedanz: max. 1000 O 1) Kabellängen (Analog + Alarm): 3 m, 8 m, 15 m Kabellängen (USB): 5 m (inkl.), 10 m, 20 m Stromaufnahme (Laser): 45 mA bei 5 V 20 mA bei 12 V 12 mA bei 24 V Spannungsversorgung: 5-28 V DC
Modellvarianten
Artikelnummer: Temperaturbereich / Spektralbereich / Optik (D:S)
OPTCSV2ML: 250-800 °C / 1,6 µm / 150:1 OPTCSV2MH: 385-1600 °C / 1,6 µm / 300:1
