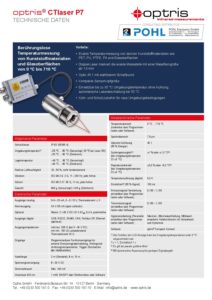

Das Optris CTlaser P7 ist ein zweiteiliges Industriepyrometer für die berührungslose Temperaturmessung dünner Kunststofffolien und Kunststoffmaterialien. Der schmalbandige Spektralbereich von 7,9 µm nutzt materialspezifische Absorptionsbereiche ausgewählter Polymere und ist damit für Messaufgaben ausgelegt, bei denen sehr dünne Folien im üblichen langwelligen Infrarotbereich teilweise transparent sein können. Das CTlaser P7 misst von 0 bis 710 °C, bietet eine optische Auflösung von 45:1 und markiert den Messfleck mit einem Doppellaser.
Bei sehr dünnen Kunststofffolien reicht die Materialbezeichnung allein nicht aus, um die Messbarkeit zu beurteilen. Folienstärke, Pigmentierung, Additive und Messwellenlänge bestimmen, wie stark das Material Infrarotstrahlung absorbiert, emittiert oder durchlässt. Optris weist darauf hin, dass dickere beziehungsweise pigmentierte Kunststoffe häufig im langwelligen Bereich von 8–14 µm gemessen werden können, während sehr dünne Folien dort transparent sein können.
Das CTlaser P7 arbeitet deshalb schmalbandig bei 7,9 µm. Optris nennt für diesen Bereich unter anderem FEP, Polyimid (PI), PMMA, Polycarbonat (PC), Polyester (PET) und PVC/Vinyl. Die Auswahl ist trotzdem material- und prozessabhängig: Mehrschichtfolien, Beschichtungen oder veränderte Rezepturen können das spektrale Verhalten beeinflussen.
Was wir bei der Auswahl konkret klären: Kunststofftyp, Folienstärke, Pigmentierung beziehungsweise Schichtaufbau, Temperaturbereich und Prozessbedingungen. Erst daraus lässt sich ableiten, ob 7,9 µm für die reale Folie die passende Messwellenlänge ist.
CT P7 und CTlaser P7 arbeiten beide bei 7,9 µm und decken 0 bis 710 °C ab. Der wesentliche Unterschied liegt in der Messgeometrie und Visierung. Das CT P7 arbeitet mit 10:1 Optik ohne Laser. Das CTlaser P7 bietet 45:1 und einen Doppellaser, der die Lage und Größe des Messflecks sichtbar macht.
Damit ist CTlaser P7 besonders interessant, wenn aus größerem Abstand auf eine kleinere Messzone gezielt werden muss oder die exakte Position des Messflecks bei Einrichtung und Wartung kontrollierbar sein soll. Bei 1200 mm Abstand nennt Optris für die Standardoptik einen Messfleck von 27 mm. Zusätzliche CF-Optiken ermöglichen kleinere Messflecken im Nahbereich.
Die Entscheidung CT P7 oder CTlaser P7 sollte daher nicht über den Temperaturbereich getroffen werden, sondern über Einbauraum, Messabstand, verfügbare Messfläche und die Frage, ob eine sichtbare Zielmarkierung benötigt wird.
Die Doppellaser-Visierung unterstützt die Ausrichtung auf laufende Bahnen und begrenzte Messzonen. Entscheidend bleibt, dass die relevante Folienfläche den Messfleck vollständig ausfüllt und die Messposition im Prozess stabil bleibt. Bei bewegten Folien müssen Bahnlauf, Abstand und mögliche Schwingungen berücksichtigt werden.
Mit 150 ms Ansprechzeit und 6,6 Hz Abtastrate ist die zeitliche Dynamik ebenfalls Teil der Auslegung. Bei sehr schnellen Prozessen muss geprüft werden, wie lange sich die relevante Materialstelle tatsächlich im Messfeld befindet und welche Signalverarbeitung für die Steuerungsaufgabe sinnvoll ist.
Für die Anlagenintegration stehen analoge Ausgänge sowie USB, RS232, RS485, Profibus, Ethernet und Relaisoptionen zur Verfügung. Je nach Schnittstellenkonfiguration werden unter anderem EtherNet/IP, Ethernet TCP, Modbus TCP, Modbus RTU, Profinet und Profibus unterstützt. Compact Connect und IRmobile dienen der Konfiguration und Auswertung.
