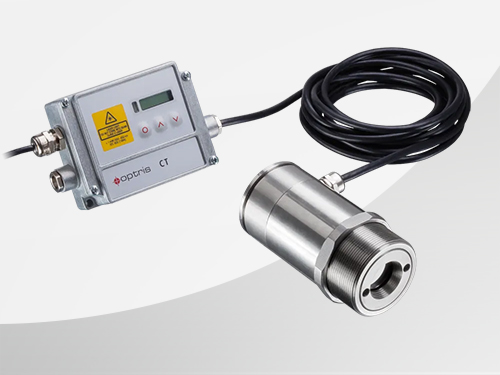

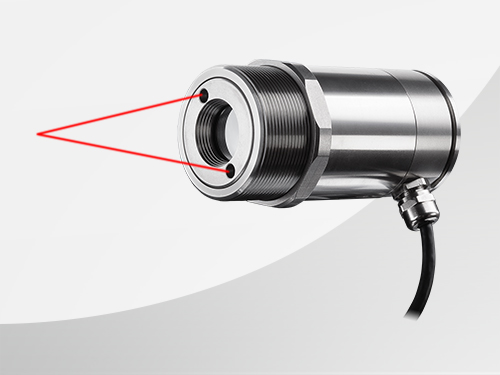

Das Infrarot-Thermometer optris CTlaser 05M wurde speziell zur Temperaturmessung an Metalloberflächen und flüssigen Metallen entwickelt. Es zeichnet sich durch eine sehr kurze Messwellenlänge von 525 nm aus, die auch Messfehler bei Emissionsgrad-Veränderungen minimiert. Der Temperaturbereich des Thermometers liegt zwischen 1000°C und 2000°C.
Der Messkopf kann selbst bei hohen Umgebungstemperaturen installiert werden und bei Bedarf mit industriellem Zubehör für IR-Thermometer, wie z. B. einer Wasserkühlung, ausgestattet werden.
Messtechnische Parameter
Temperaturbereich (skalierbar über die Programmiertasten oder die mitgelieferte Software): 1000°C … 2000°C Spektralbereich: 525 nm Optische Auflösung (90% Energie): 150:1 Systemgenauigkeit1)(bei Umgebungstemperaturen von 23 ± 5°C): ± 1% TMess (= 1100°C) ± (0,3% TMess + 2°C) (> 1100°C)
Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,1% TMess + 1°C) Temperaturauflösung (NETD): 0,2 K Einstellzeit (90% Signal)2): 1 ms Emissionsgrad / Verstärkung (einstellbar über die Programmiertasten oder die Software): 0,100 – 1,100 Transmissionsgrad (einstellbar über die Programmiertasten oder die Software): 0,100 – 1,100 Signalverarbeitung (einstellbar über die Programmiertasten oder die Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese
Allgemeine Parameter
Schutzklasse: IP 65 (NEMA-4) Umgebungstemperatur: Messkopf: -20°C … 85°C (50°C bei Laser ON) Elektronik: -20°C … 85°C Lagertemperatur: Messkopf: -40°C … 85°C Elektronik: -40°C … 85°C Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: Messkopf: 600 g Elektronik: 420 g
Elektrische Parameter
Ausgänge / analog: 0/4 – 20 mA, 0 – 5/10 V, Thermoelement J, K Alarmausgang: 24 V / 50 mA (open collector) Optional: Relais: 2 x 60 V DC/42 V ACeff; 0,4 A; potentialfrei Ausgänge / digital (optional): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet Ausgangsimpedanzen: mA max. 500 O (bei 8 – 36 V DC) mV min. 100 kO Lastwiderstand Thermoelement 20 O Eingänge: programmierbare Funktionseingänge für externe Emissionsgradeinstellung, Hintergrundstrahlungskompensation, Trigger (Rücksetzen der Haltefunktionen) Kabellängen (nur bei Stecker-Version): 3 m (Standard), 8 m, 15 m Stromverbrauch (Laser): max. 160 mA Spannungsversorgung: 8 – 36 V DC Visierlaser 635 nm: 1 mW, ON/OFF über Elektronikbox oder Software
Modellvarianten
Artikelnummer: Temperaturbereich / Spektralbereich / Optik (D:S) / Einstellzeit
OPTCTL05M: 1000-2000 °C / 525 nm / 150:1 / 1 ms
