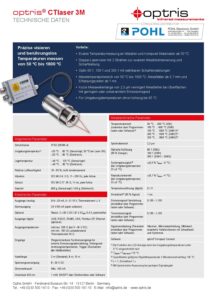

Optris CTlaser 3M Pyrometer

Der zentrale Auswahlgrund für CTlaser 3M ist die Kombination aus niedriger Einstiegstemperatur und kurzwelliger Messung. Wenn metallische oder vergleichbare Oberflächen bereits ab 50 °C berührungslos erfasst werden sollen, reicht die Temperaturspanne der CTlaser-1M- und 2M-Familien nicht weit genug nach unten. Ob 2,3 µm zur Anwendung passt, hängt dennoch von Material, Oberfläche und Messbedingungen ab.

Innerhalb der 3M-Familie entscheidet zunächst das Prozessfenster. Für 50 bis 400 °C ist 3ML vorgesehen; 3MH verschiebt das Fenster auf 100 bis 600 °C. Bei höheren Temperaturen stehen 3MH1 bis 1000 °C, 3MH2 bis 1500 °C und 3MH3 bis 1800 °C zur Verfügung. Die überlappenden Bereiche erlauben eine Auswahl, die neben der Temperatur auch die benötigte Optik berücksichtigt.

Gerade bei kleinen oder weiter entfernten Messstellen wird die Optik zum zweiten Auswahlkriterium. 3ML bietet 60:1, 3MH 100:1 und die drei H-Varianten 300:1. Je nach Fokusoptik sind sehr kleine Messfelder möglich; bei den 300:1-Varianten dokumentiert Optris beispielsweise 0,3 mm bei 150 mm mit einer Close-Focus-Optik. Der Messfleck muss vollständig innerhalb der tatsächlich zu messenden Fläche liegen.

Mit 1 ms Ansprechzeit und 1000 Hz Abtastfrequenz ist die Serie auch für schnelle Temperaturänderungen geeignet. Bei bewegten Werkstücken muss zusätzlich geprüft werden, ob das Ziel während der Messung ausreichend lange und vollständig im Messfeld erfasst wird.

Die Abgrenzung zu benachbarten Serien erfolgt über mehr als den Temperaturbereich. CTlaser 2M arbeitet bei 1,6 µm und beginnt bei 250 °C; bei höheren Metalltemperaturen kann diese kürzere Wellenlänge die sinnvollere Richtung sein. CT 3M deckt dieselben fünf Temperaturfenster in kompakterer Bauform ab, erreicht jedoch maximal 75:1 und besitzt kein Doppellaser-Visier. Wenn zusätzlich ein Videobild und variabler Fokus für schwer zugängliche Messstellen benötigt werden, ist CTvideo 3M zu prüfen.

Was wir bei der Auswahl konkret klären: Material und Oberflächenzustand, reales Temperaturfenster, Prozessdynamik, Zielgröße, Arbeitsabstand und Einbausituation werden gemeinsam betrachtet. Daraus lassen sich 3M-Variante und Optik ableiten – oder es zeigt sich, dass CTlaser 2M, CT 3M, CTvideo 3M beziehungsweise eine andere Messlösung besser zur Anwendung passt.
