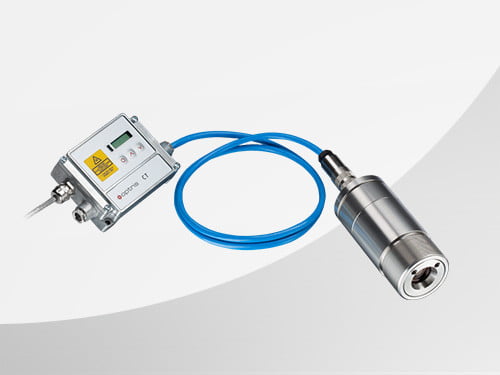

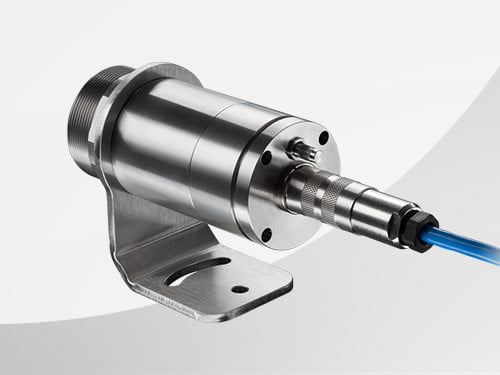

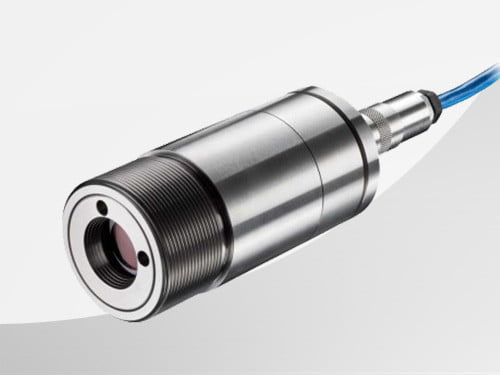

Das Infrarot-Videothermometer optris CTvideo 3M eignet sich hervorragend zur Niedertemperaturmessung an Metall und Kompositmaterialien ab 50°C. Es verfügt über eine eingebaute Triggerfunktion, die ein Generieren von automatischen zeit- oder temperaturabhängigen Schnappschüssen ermöglicht. So entstehen visuelle Echtzeitbilder zur Dokumentation und Qualitätssicherung der Messobjekte. Die ebenfalls integrierte variable Optik bietet eine stufenlose Fokussierung ab 90 mm Messabstand. Die parallele Nutzung des Video-Moduls und des patentierten Kreuzlaser-Visiers ermöglichen eine einfache und exakte Messfeldmarkierung, selbst wenn sich das Messobjekt in einem nur schwer zugänglichen Bereich befindet.
Messtechnische Parameter
Temperaturbereiche (skalierbar über die Programmiertasten oder die mitgelieferte Software)1): 50°C … 400°C (3ML) 100°C … 600°C (3MH) 150°C … 1000°C (3MH1) 200°C … 1500°C (3MH2) 250°C … 1800°C (3MH3)
Spektralbereich: 2,3 µm Optische Auflösung (90% Energie): 60:1 (3ML) 100:1 (3MH) 300:1 (3MH1 – 3MH3)
Systemgenauigkeit2) (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,3% oder ± 2°C) Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,1% oder ± 1°C) Temperaturauflösung: 0,1 K Einstellzeit (90% Signal)3): 1 ms Emissionsgrad / Verstärkung (einstellbar über die Programmiertasten oder die Software): 0,100 – 1,100 IR-Fenster-Korrektur (einstellbar über die Programmiertasten oder die Software): 0,100 – 1,100 Signalverarbeitung (einstellbar über die Programmiertasten oder die Software): Maximal-, Minimalwerthaltung, Mittelwert; erweiterte Haltefunktionen mit Schwellwert und Hysterese
Allgemeine Parameter
Schutzklasse: IP 65 (NEMA-4) Umgebungstemperatur: Messkopf: -20°C … 70°C (50°C bei Laser ON) Elektronik: -20°C … 85°C Lagertemperatur: Messkopf: -40°C … 85°C Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: Messkopf: 600 g Elektronik: 420 g
Elektrische Parameter
Ausgänge / analog: 0/4 – 20 mA, 0 – 5/10 V, Thermoelement J, K Alarmausgang: 24 V / 50 mA (open collector) Ausgänge / digital: USB 2.0 Video-Modul: digital (USB 2.0) 640 x 480 px, FOV 3.1° x 2.4° Ausgangsimpedanzen: mA max. 500 O (bei 5 – 36 V DC) mV min. 100 kO Lastimpedanz Thermoelement 20 O Eingänge: programmierbare Funktionseingänge für externe Emissionsgradeinstellung, Hintergrundstrahlungskompensation, Trigger (Rücksetzen der Haltefunktionen) Kabellängen: 3 m (Standard), 5 m, 10 m Stromverbrauch (Laser): max. 160 mA Spannungsversorgung: 8 – 36 V DC Visierlaser 635 nm: 1 mW, ON/OFF über Elektronikbox oder Software
Modellvarianten
Artikelnummer: Temperaturbereich / Spektralbereich / Optik (D:S) / Einstellzeit
OPTCTV3ML: 50-400 °C / 2,3 µm / 60:1 / 1 ms OPTCTV3MH: 100-600 °C / 2,3 µm / 100:1 / 1 ms OPTCTV3MH1: 150-1000 °C / 2,3 µm / 300:1 / 1 ms OPTCTV3MH2: 200-1500 °C / 2,3 µm / 300:1 / 1 ms OPTCTV3MH3: 250-1800 °C / 2,3 µm / 300:1 / 1 ms
