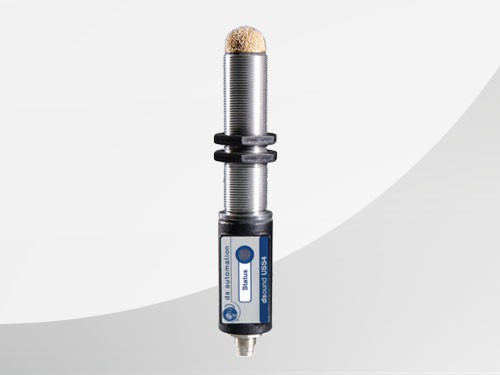

Der dsound USS4-LS erfasst und bewertet Luftschall für industrielle Qualitäts-, Material- und Geometrieprüfungen. Die integrierte Echtzeit-Signalverarbeitung ermöglicht es, charakteristische akustische Merkmale direkt im Sensor auszuwerten. Der Sensor eignet sich insbesondere für Prüfaufgaben, bei denen sich Gut- und Fehlerzustände durch reproduzierbare Unterschiede im Schallsignal unterscheiden lassen.
Standardsensoren werden laut ds automation bis 75 kHz kalibriert. Ausgewählte Exemplare können nach Absprache bis 100 kHz kalibriert werden.
Der USS4-LS wurde für Prüfaufgaben entwickelt, bei denen sich Material-, Geometrie- oder Qualitätsunterschiede im Klang eines Prüfobjekts zeigen. Der Sensor nimmt den über die Luft übertragenen Schall auf und verarbeitet das Signal direkt über einen integrierten digitalen Signalprozessor. Frei wählbare Bandbreitenfilter ermöglichen es, für die Prüfung relevante Frequenzbereiche gezielt zu betrachten und störende Signalanteile zu unterdrücken. Dadurch lassen sich charakteristische Signalanteile gezielt für die akustische Bewertung einer Prüfaufgabe nutzen.
Ein typischer Anwendungsfall ist die akustische Resonanzprüfung. Dabei wird ein Bauteil gezielt angeregt und der entstehende Klang ausgewertet. ds automation setzt dieses Prinzip beispielsweise bei Sinterwerkstoffen, Hitzeschutzblechen und Ventilsitzringen ein. Unterschiede in den Resonanzfrequenzen können dabei Hinweise auf Material-, Geometrie- oder Fertigungsfehler liefern.
Der USS4-LS kommt insbesondere dann infrage, wenn ein Prüfobjekt ein charakteristisches Luftschallsignal erzeugt oder gezielt zur Schwingung angeregt werden kann. Entscheidend ist, dass sich die relevanten Zustände anhand ihrer akustischen Merkmale reproduzierbar unterscheiden lassen.
Bei Resonanzprüfungen hängt die Aussagekraft nicht allein vom Sensor ab. Auch die Art und Wiederholgenauigkeit der Anregung, die Position des Sensors und die Umgebungsgeräusche beeinflussen das Prüfergebnis. Für Prüfaufgaben mit definierter Anregung kann der USS4-LS mit einer dsound® USE01-Anregeeinheit kombiniert werden. ds automation nutzt diese Kombination unter anderem für die Qualitätsprüfung von Sinterwerkstoffen und Hitzeschutzblechen.
Soll dagegen primär ein definierter Geräuschpegel, Funktionszustand oder Prozessereignis überwacht werden, ist der USS5-LS als Alternative zu prüfen. Muss die Schwingung direkt am Bauteil oder an der Maschine aufgenommen werden, ist die Körperschallvariante USS4-KS die naheliegende Vergleichslösung.
Der USS4-LS verarbeitet das Luftschallsignal direkt im Sensor. Die Konfiguration und Datenaufzeichnung erfolgen über ein PC-Programm. Für die Einbindung in den Prüfablauf stehen ein Synchronisationseingang und zwei digitale Schaltausgänge zur Verfügung; das Schaltverhalten lässt sich über die interne Software-SPS festlegen.
Für eine belastbare Prüfung müssen Sensorposition und Signalaufnahme zur jeweiligen Geräuschquelle passen. Wird das Prüfobjekt gezielt angeregt, kann der Synchronisationseingang genutzt werden, um Anregung und Signalauswertung zeitlich aufeinander abzustimmen. Genau diese Kombination wird von ds automation beispielsweise mit der USE01-Anregeeinheit eingesetzt.
Für Montage und Anschluss stehen unter anderem Mikrofonhalterung, Befestigungssysteme, geschirmte Anschlussleitungen und die USS4-Con-Box zur Verfügung. Die Parametrierung erfolgt über die USSClient-Software.
Varianten: • USS4-LS – Standardausführung • USS4-LS-E – Edelstahlausführung
