Das Optris CT LT ist ein zweiteiliges Industriepyrometer für die berührungslose Temperaturmessung von -50 bis 975 °C. Der Spektralbereich von 8 bis 14 µm ist für Materialien mit hoher Emissivität und für viele nicht reflektierende Oberflächen geeignet. Je nach Variante stehen Optiken von 2:1, 15:1 oder 22:1 zur Verfügung. Der kompakte M12-Messkopf kann – abhängig von der Ausführung – bis 180 °C Umgebungstemperatur ohne zusätzliche Kühlung eingesetzt werden; die separate Elektronik übernimmt Parametrierung, Signalverarbeitung und Maschinenanbindung.
Hinweis zur Produktgeneration: Die Optris CT-Serie wird zum Jahresende 2026 abgekündigt. Für bestehende Anwendungen bleibt das CT LT als technische Referenz und für Lifecycle-Fragen relevant. Bei Neuprojekten und Ersatzbeschaffungen sollte die aktuelle CTi-LT-Generation geprüft werden. Eine Migration ist anhand von Messbereich, Optik, Schnittstellen, Parametrierung und Einbausituation zu bewerten; CTi LT ist nicht pauschal als ungeprüfter 1:1-Austausch zu behandeln.
Das CT LT arbeitet im langwelligen Infrarotbereich von 8 bis 14 µm. Dieser Bereich eignet sich besonders für Oberflächen mit vergleichsweise hoher und stabiler Emissivität – beispielsweise viele Kunststoffe, organische Materialien, Keramiken, beschichtete oder lackierte Oberflächen und weitere nicht stark reflektierende Messobjekte. Für blanke oder reflektierende Metalle ist dagegen häufig eine kurzwellige Pyrometerplattform die bessere Wahl.
Die drei Varianten unterscheiden sich vor allem durch Messbereich und Optik. CT LT02 und CT LT15 decken -50 bis 600 °C ab; CT LT22 reicht bis 975 °C. Die optische Auflösung beträgt 2:1, 15:1 beziehungsweise 22:1. Damit ist nicht nur die Temperatur entscheidend: Messobjektgröße und Arbeitsabstand bestimmen, welche Variante die Messstelle geometrisch zuverlässig erfassen kann.
Was wir bei der Auswahl konkret klären: Material und Oberfläche, erwarteter Emissionsgrad, Temperaturfenster, Größe des Messobjekts, Arbeitsabstand, Umgebungstemperatur und Prozessdynamik. Daraus lässt sich ableiten, ob ein langwelliges LT-Pyrometer passt und welche Optik erforderlich ist.
CT LT02 ist mit 2:1 für größere Messflächen und kurze Distanzen ausgelegt. CT LT15 bietet mit 15:1 einen deutlich kleineren Messfleck bei gleichem Abstand. CT LT22 erreicht 22:1 und erweitert gleichzeitig den Messbereich bis 975 °C. Für kleine Messstellen stehen zusätzlich Close-Focus-Lösungen zur Verfügung.
Die Messfläche sollte das Sichtfeld des Sensors vollständig ausfüllen. Erfasst die Optik neben dem eigentlichen Messobjekt auch Hintergrund, Halterungen oder benachbarte Prozessbereiche, kann deren Wärmestrahlung den Messwert beeinflussen. Deshalb gehören Optik und Einbaugeometrie zur Produktauswahl und sollten nicht erst bei der Montage betrachtet werden.
Der LT15- und LT22-Messkopf ist bis +180 °C Umgebungstemperatur spezifiziert; beim LT02 liegt die Grenze bei +130 °C. Dadurch kann der kleine Messkopf vergleichsweise nah am Prozess sitzen, während die separate Elektronik an einer zugänglichen Position montiert wird.

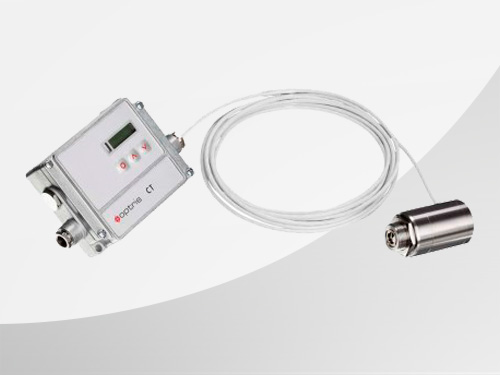

Das CT LT trennt den M12-Messkopf von der Elektronikbox. Für die direkte Prozessanbindung stehen analoge Ausgänge wie 0/4–20 mA, 0–5 V, 0–10 V sowie Thermoelement K oder J zur Verfügung. Zusätzlich unterstützt die Plattform optionale digitale Schnittstellen wie USB, RS232, RS485, Profibus, Ethernet und Relais. Je nach Interface sind unter anderem Modbus RTU, Modbus TCP, PROFINET und EtherNet/IP möglich.
Compact Connect und IRmobile unterstützen Parametrierung und Auswertung. Für die Signalverarbeitung stehen Mittelwert-, Peak-Hold-, Valley-Hold- und erweiterte Haltefunktionen zur Verfügung. Damit kann das Ausgangssignal an kontinuierliche oder taktende Prozesse angepasst werden.
Was wir bei der Integration konkret klären: Messposition, Sichtfeld, Kabelweg, Umgebungstemperatur, Verschmutzung, erforderliches Ausgangssignal und vorhandene Steuerung. Bei staubigen oder thermisch belasteten Einbausituationen können Luftspülung, Montagezubehör, Close-Focus-Optik oder Kühlkomponenten erforderlich werden.
