Das Optris CTfast LT ist ein zweiteiliges Industriepyrometer für schnelle berührungslose Temperaturmessungen von -50 bis 975 °C. Mit 8 bis 14 µm eignet es sich für viele nicht reflektierende Oberflächen und Materialien mit hoher Emissivität. Die Varianten LT15F und LT25F erreichen 9 beziehungsweise 6 ms Einstellzeit bei 110 beziehungsweise 160 Hz. Damit ist CTfast LT besonders für bewegte Produkte, kurze Takte und schnelle Regelkreise interessant. Der Messkopf arbeitet bis +120 °C Umgebungstemperatur ohne zusätzliche Kühlung.
Hinweis zur Produktgeneration: Die Optris CT-Serie wird zum Jahresende 2026 abgekündigt. Für bestehende Anwendungen bleibt das CTfast LT als technische Referenz und für Lifecycle-Fragen relevant. Bei Neuprojekten und Ersatzbeschaffungen sollte die aktuelle CTi-LTfast-Generation geprüft werden. Eine Migration ist anhand von Messbereich, Optik, Schnittstellen, Parametrierung und Einbausituation zu bewerten; CTi LTfastfast ist nicht pauschal als ungeprüfter 1:1-Austausch zu behandeln.
Bei bewegten Produkten, kurzen Takten oder schnellen Regelkreisen kann die Reaktionszeit des Sensors darüber entscheiden, ob eine Temperaturänderung rechtzeitig erkannt wird. CTfast LT ist für solche Aufgaben ausgelegt. LT25F erreicht 6 ms Einstellzeit bei 160 Hz Abtastfrequenz; LT15F arbeitet mit 9 ms und 110 Hz. Der Spektralbereich von 8 bis 14 µm eignet sich für viele nicht reflektierende Oberflächen und Materialien mit hoher Emissivität.
Geschwindigkeit allein macht das Pyrometer noch nicht passend. Material, Oberfläche, Temperaturbereich und Messgeometrie müssen ebenfalls zur Messaufgabe passen. LT15F bietet 15:1 und 9 ms; LT25F 25:1 und 6 ms. Bei kleinen oder weiter entfernten Messobjekten kann die 25:1-Optik entscheidend sein.
Was wir bei der Auswahl konkret klären: Material und Oberfläche, erwarteter Emissionsgrad, Temperaturfenster, Größe des Messobjekts, Arbeitsabstand, Umgebungstemperatur und Prozessdynamik. Daraus lässt sich ableiten, ob ein langwelliges LT-Pyrometer passt und welche Optik erforderlich ist.
CTfast LT02 ist mit 2:1 für größere Messflächen und kurze Distanzen ausgelegt. CTfast LT15 bietet mit 15:1 einen deutlich kleineren Messfleck bei gleichem Abstand. CTfast LT22 erreicht 22:1 und erweitert gleichzeitig den Messbereich bis 975 °C. Für kleine Messstellen stehen zusätzlich Close-Focus-Lösungen zur Verfügung.
Die Messfläche sollte das Sichtfeld des Sensors vollständig ausfüllen. Erfasst die Optik neben dem eigentlichen Messobjekt auch Hintergrund, Halterungen oder benachbarte Prozessbereiche, kann deren Wärmestrahlung den Messwert beeinflussen. Deshalb gehören Optik und Einbaugeometrie zur Produktauswahl und sollten nicht erst bei der Montage betrachtet werden.
Der Messkopf ist von -20 bis +120 °C Umgebungstemperatur spezifiziert. Die separate Elektronik kann an einer zugänglichen und thermisch geeigneten Position montiert werden.

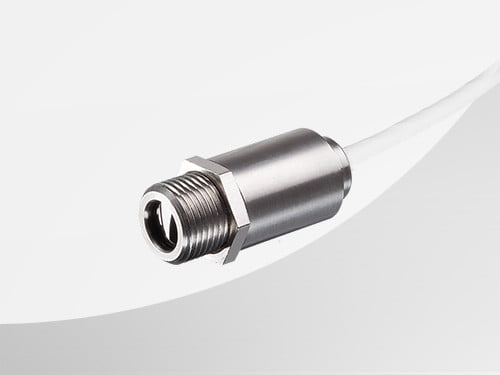

Das CTfast LT trennt den M12-Messkopf von der Elektronikbox. Für die direkte Prozessanbindung stehen analoge Ausgänge wie 0/4–20 mA, 0–5 V, 0–10 V sowie Thermoelement K oder J zur Verfügung. Zusätzlich unterstützt die Plattform optionale digitale Schnittstellen wie USB, RS232, RS485, Profibus, Ethernet und Relais. Je nach Interface sind unter anderem Modbus RTU, Modbus TCP, PROFINET und EtherNet/IP möglich.
Compact Connect und IRmobile unterstützen Parametrierung und Auswertung. Für die Signalverarbeitung stehen Mittelwert-, Peak-Hold-, Valley-Hold- und erweiterte Haltefunktionen zur Verfügung. Damit kann das Ausgangssignal an kontinuierliche oder taktende Prozesse angepasst werden.
Was wir bei der Integration konkret klären: Messposition, Sichtfeld, Kabelweg, Umgebungstemperatur, Verschmutzung, erforderliches Ausgangssignal und vorhandene Steuerung. Bei staubigen oder thermisch belasteten Einbausituationen können Luftspülung, Montagezubehör, Close-Focus-Optik oder Kühlkomponenten erforderlich werden.
