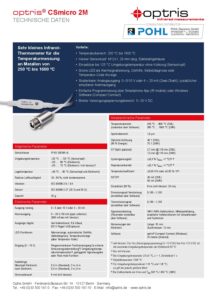

optris-Pyrometer-CSmicro 2M für Metall

Messtechnische Parameter

Temperaturbereich (skalierbar über die mitgelieferte Software): 250 … 800°C (2ML) 385 … 1600°C (2MH) Spektralbereich: 1,6 µm Optische Auflösung (90 % Energie): 40:1 (2ML), 75:1 (2MH) CF-Optik (optional): 2,7 mm @ 110 mm (2ML) 1,5 mm @ 110 mm (2MH) Systemgenauigkeit: ±(0,3% TMess oder +1°C)1), 2) Reproduzierbarkeit: ±(0,1% TMess oder +1°C)1), 2) Temperaturkoeffizient: ±0,05 K/K oder ±0,05 % / K3) NETD4): 40 mK (2ML) / 50 mK (2MH) Einstellzeit (90%): 8 ms (mA-Version: 20 ms) Emissionsgrad / Verstärkung (einstellbar über Software): 0,100 – 1,100 Transmissionsgrad (einstellbar über Software): 0,100 – 1,100 Signalverarbeitung (Parameter einstellbar über Software): Max- / Min-Haltefunktion, Mittelwertbildung, erweiterte Haltefunktionen mit Threshold und Hysterese Software: optris Compact Connect (Windows) IR mobile (Android)

Allgemeine Parameter

Schutzklasse: IP 65 (NEMA-4) Umgebungstemperatur: –20 °C … 125 °C (Sensorkopf) –20 … 80 °C (Elektronik) –20 … 75 °C (Elektronik / mA-Version)5) Lagertemperatur: -40°C … 85°C (Sensorkopf und Elektronik) Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: 42 g

Elektrische Parameter

Ausgang / analog: 0 – 5 oder 10 V oder 4-20 mA Alarmausgang: 0 – 30 V / 50 mA (open collector) (500 mA bei mA-Version) Ausgang / digital: Uni-/bidirektional, 9,6 kBaud, 0/3V Pegel, USB (Option) LED-Funktionen: Alarmanzeige, automatische Zielhilfe, Selbstdiagnose, Temperaturanzeige (über Temperatur-Code) Eingang (0 – 10 V): Programmierbarer Funktionseingang für externe Emissionsgradeinstellung6)/ Umgebungstemperaturkompensation6), getriggerte Signalausgabe oder Peak-Hold-Funktion Kabellänge: Messkopf – Elektronik: 0,5 m (Standard, 3 m, 6 m nach Elektronik: 0,5 m (Standard, 3 m, 6 m Spannungsversorgung: 5-30 V DC Stromverbrauch: 9 mA (mV-Version)

Modellvarianten

Artikelnummer: Temperaturbereich / Spektralbereich / Optik / max. Umgebungstemperatur (Kopf) / Einstellzeit

OPTCSMV/A2ML: 250 … 800 °C / 1,6 µm / 40:1 / 125 °C / 8 ms (mA-Version: 20 ms) OPTCSM2W2MH: 385 … 1600 °C / 1,6 µm / 75:1 / 125 °C / 8 ms (mA-Version: 20 ms)

1. Bei Umgebungstemperatur 23 ±5 °C, e = 1, Einstellzeit 1 s
2. Objekttemperatur >300 °C
3. Für Umgebungstemperaturen <18 °C und >28 °C; es gilt der jeweils größere Wert
4. Bei Zeitkonstante von 200 ms und TObj 500 °C / 800 °C (2MH)
5. mA-Version: Für Vcc (Versorgungsspannung) 5 – 12 V DC/ bei Vcc >12 V DC ist die maximale Umgebungstemperatur der Elektronik 65 °C
6. Nur mV-Version
