Das Optris CThot LT ist ein zweiteiliges Industriepyrometer für berührungslose Temperaturmessungen in besonders heißer Umgebung. Sein entscheidender Vorteil liegt im temperaturbeständigen Messkopf: Er kann bei Umgebungstemperaturen von bis zu 250 °C ohne zusätzliche Sensorkühlung eingesetzt werden. Damit eignet sich das CThot LT insbesondere für Einbauorte in Trocknern, Öfen, Wärmebehandlungsprozessen sowie in der Kunststoff-, Textil- und Halbleiterfertigung. Der Messbereich reicht von -40 bis 975 °C; der Spektralbereich von 8–14 µm ist für viele nichtmetallische bzw. hoch emittierende Oberflächen geeignet. Die separate Elektronik ermöglicht die Einbindung in Maschinen und Anlagen über analoge und optionale digitale Schnittstellen.
Hinweis zur Produktgeneration: Die CT-Serie wird zum Jahresende 2026 abgekündigt. Für bestehende CThot-LT-Anwendungen bleibt diese Seite als technische Orientierung erhalten. Bei Neuprojekten und Ersatzbeschaffungen sollte die aktuelle CTi-LThot-Generation geprüft werden. Eine Migration ist anhand von Messbereich, Optik, Schnittstellen, Einbausituation und vorhandener Parametrierung zu bewerten; eine ungeprüfte 1:1-Austauschbarkeit wird nicht vorausgesetzt.
Bei der berührungslosen Temperaturmessung wird häufig zuerst auf den Messbereich des Objekts geschaut. Für die reale Einbausituation ist jedoch ebenso wichtig, welche Temperatur der Sensorkopf selbst dauerhaft aushalten muss. In Trocknern, Öfen oder beheizten Prozesszonen kann die Umgebung am Messort deutlich heißer sein als in einem normalen Maschinenraum. Ein Sensor, dessen Messbereich grundsätzlich passt, kann deshalb trotzdem eine ungeeignete Wahl sein.

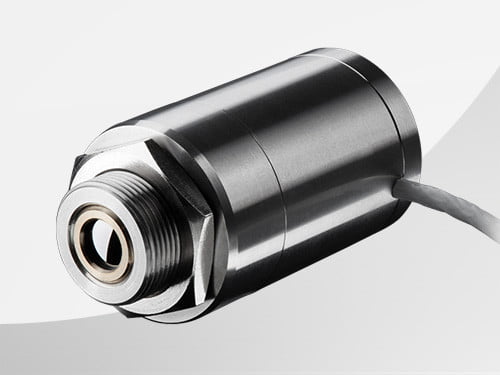

Das CThot LT adressiert genau diese Situation. Optris spezifiziert den Messkopf für Umgebungstemperaturen von -20 bis +250 °C. Dadurch kann der Sensor in vielen heißen Einbauzonen ohne zusätzliche Wasserkühlung betrieben werden. Das reduziert Komponenten, Leitungen und potenzielle Fehlerstellen an der Messstelle. Die Elektronik bleibt räumlich getrennt und wird außerhalb der heißen Zone an einer thermisch geeigneten Position installiert.
Die Temperaturfestigkeit ersetzt jedoch keine Prüfung der gesamten Messstelle. Strahlungswärme, lokale Wärmestauung, Verschmutzung, Prozessgase und die Temperatur am Kabelübergang müssen bei der Einbauplanung berücksichtigt werden.
Das CThot LT ist besonders interessant, wenn eine fest installierte Temperaturmessung in unmittelbarer Nähe eines heißen Prozesses benötigt wird und ein konventioneller Messkopf dort nur mit zusätzlicher Kühlung betrieben werden könnte. Typische Einsatzfelder sind Trockner, Ofenbereiche, Wärmebehandlung, Kunststoff- und Textilprozesse sowie Anwendungen in der Halbleiterfertigung.
Der Spektralbereich von 8–14 µm eignet sich vor allem für Oberflächen mit ausreichend hoher Emissivität. Bei blanken oder stark reflektierenden Metallen sollte dagegen geprüft werden, ob eine kurzwellige Pyrometerplattform die robustere Messstrategie darstellt. Auch der Messfleck ist zu berücksichtigen: Das CThot LT steht mit 2:1- und 10:1-Optik zur Verfügung. Objektgröße und Arbeitsabstand bestimmen deshalb, ob die Messfläche vollständig und störungsfrei erfasst wird.
Was wir bei der Auswahl konkret klären: Material und Oberfläche, Temperaturfenster, erwartete Umgebungstemperatur am Messkopf, Arbeitsabstand, Messfleck, Einbauraum, Strahlungswärme und Verschmutzung werden gemeinsam betrachtet. Daraus lässt sich ableiten, ob CThot LT technisch passt oder eine andere CT-/CTi-Plattform sinnvoller ist.

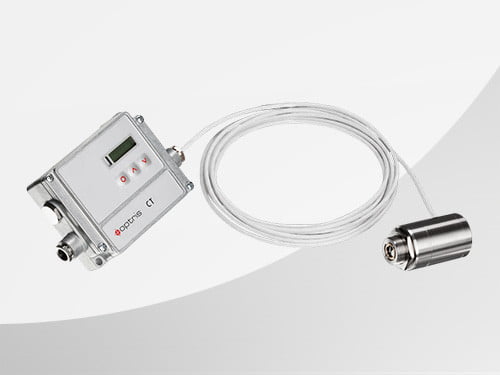

Das CThot LT trennt den kompakten Messkopf von der Elektronikbox. Diese Bauform ist für heiße Prozessbereiche besonders relevant: Der Messkopf sitzt nahe an der Messstelle, während Anzeige, Parametrierung und elektrische Anbindung außerhalb der höchsten thermischen Belastung angeordnet werden können.
Je nach Konfiguration stellt die CT-Elektronik analoge Ausgänge wie 0/4–20 mA, 0–5 V, 0–10 V sowie Thermoelement K oder J bereit. Optional stehen USB, RS232, RS485, Relais, Profibus und Ethernet-basierte Kommunikationsmöglichkeiten zur Verfügung. Compact Connect und IRmobile unterstützen Parametrierung und Auswertung.
Was wir bei der Integration konkret klären: Neben Messposition, Sichtfeld und Steuerungsschnittstelle wird beim CThot LT insbesondere die thermische Einbausituation betrachtet. Entscheidend ist, ob die tatsächliche Sensorkopftemperatur innerhalb der Spezifikation bleibt und ob Kabelweg, Elektronikposition, Montage und gegebenenfalls Luftspülung für den Prozess geeignet sind.
