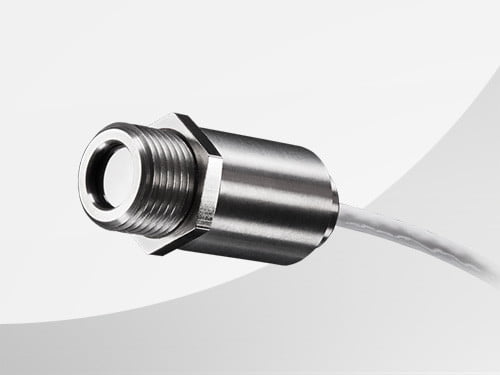

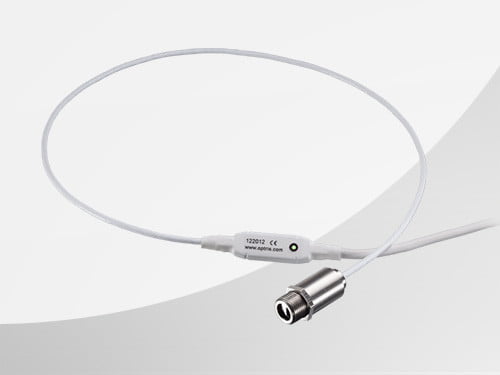

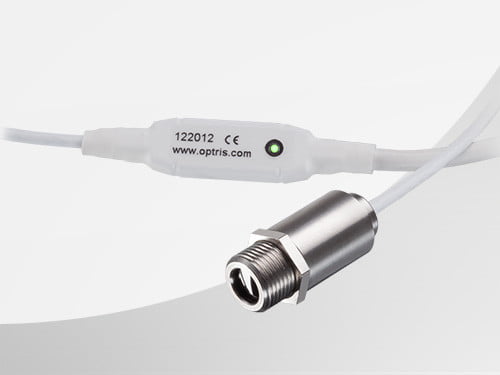

optris-Pyrometer-CSmicro 3M für Metall

Messtechnische Parameter

Temperaturbereich1) (skalierbar über die mitgelieferte Software): 50 … 350°C (3ML), 100 … 600°C (3MH) Spektralbereich: 2,3 µm Optische Auflösung (90 % Energie): 22:1 (3ML) 33:1 (3MH) Systemgenauigkeit2) (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,3% Tmess + 1 °C) Reproduzierbarkeit (bei Umgebungstemperaturen von 23 ± 5°C): ± (0,1% Tmess + 1 °C) NETD3): 30 mK (3ML) / 50 mK (3MH) Einstellzeit4) (90%): 8 ms (mA-Version: 20 ms) Emissionsgrad / Verstärkung (einstellbar über Software): 0,100 – 1,100 Transmissionsgrad (einstellbar über Software): 0,100 – 1,100 Signalverarbeitung (Parameter einstellbar über Software): Max- / Min-Haltefunktion, Mittelwertbildung, erweiterte Haltefunktionen mit Threshold und Hysterese Software: optris Compact Connect (Windows) IR mobile (App)

Allgemeine Parameter

Schutzklasse: IP 65 (NEMA-4) Umgebungstemperatur: –20 … 85 °C (Sensorkopf) –20 … 80 °C (Elektronik) –20 … 75 °C (Elektronik / mA-Version)5) Lagertemperatur: -40 … 85°C (Sensorkopf und Elektronik) Relative Luftfeuchtigkeit: 10 – 95%, nicht kondensierend Schock : IEC 60068-2-27 (25 G und 50 G) Vibration : IEC 60068-2-6 (sinusförmig) IEC 60068-2-64 (Breitbandrauschen) Gewicht: 42 g

Elektrische Parameter

Ausgang / analog: 0 – 5 oder 10 V oder 4 – 20 mA Alarmausgang: 0 – 30 V / 50 mA (open collector) (500 mA bei mA-Version) Ausgang / digital: Uni-/ bidirektional, 9,6 kBaud, 0/3 V Pegel, USB optional LED-Funktion: Alarmanzeige, automatische Zielhilfe, Selbstdiagnose, Temperaturanzeige (über Temperatur-Code) Eingang (0 – 10 V): Programmierbarer Funktionseingang für externe Emissionsgradeinstellung6)/ Umgebungstemperaturkompensation6), getriggerte Signalausgabe oder Peak-Hold-Funktion Spannungsversorgung: 5-30 V DC Kabellänge: Messkopf – Elektronik: 0,5 m (Standard), 3 m nach Elektronik: 0,5 m (Standard), 3m, 6 m Stromverbrauch: 9 mA (mV-Version)

Modellvarianten

Artikelnummer: Temperaturbereich / Spektralbereich / Optik / max. Umgebungstemperatur (Kopf) / Einstellzeit

OPTCSMV/A3ML: 50 … 350 °C / 2,3 µm / 22:1 / mV / 85 °C / 8 ms (mA-Version: 20 ms) OPTCSMV/A3MH: 100 … 600 °C / 2,3 µm / 33:1/ mV / 85 °C / 8 ms (mA-Version: 20 ms)

1. TObjekt > TMesskopf + 25°C
2. e = 1, Einstellzeit 1 s
3. Bei Zeitkonstante von 200 ms und TObj 150 °C (3ML) / 300 °C
4. Mit dynamischer Anpassung bei niedrigem Signalpegel
5. mA-Version: Für Vcc (Versorgungsspannung) 5 – 12 V DC/ bei Vcc >12 V DC ist die maximale Umgebungstemperatur der Elektronik 65 °C
6. Nur mV-Version
